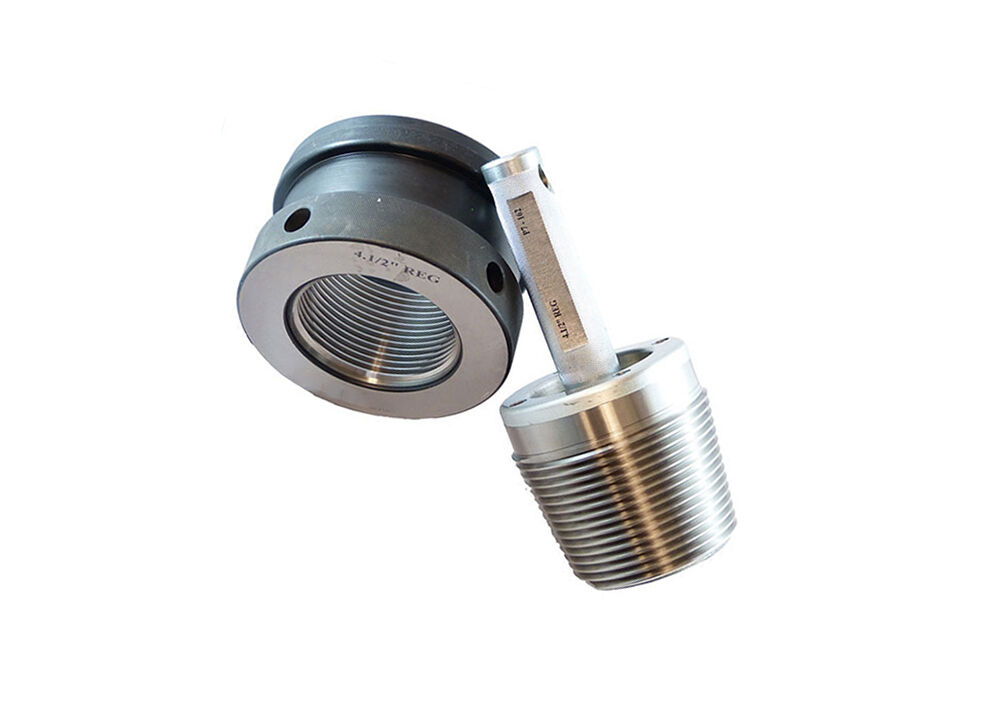

एपीआई विनिर्देश 7-2 1 नियमित रोटरी थ्रेड गेज ड्रिल पाइप ड्रिल कॉलर के रोटरी शोल्डर थ्रेड का निरीक्षण करने के लिए
-
प्रमुखता देना
एपीआई विनिर्देश 7-2 रोटरी थ्रेड गेज
,नियमित रोटरी थ्रेड गेज
,ड्रिल पाइप थ्रेड निरीक्षण गेज
-
आकार1 रजि
-
ऑपरेशन दबावएपीआई स्पेक 7-2 आरईजी थ्रेड गेज
-
लागू माध्यमकीचड़, पानी, प्राकृतिक गैस
-
पैकेटलकड़ी का केस
-
गारंटीएक वर्ष
-
स्वनिर्धारितस्वीकार्य
-
मानकएपीआई 7-2
-
विशेषताघिसाव एवं संक्षारण एवं स्थिर संरचना
-
धागे के स्वरूप का निरीक्षण किया गयावी-0.055
-
उत्पत्ति के प्लेसशानक्सी, चीन
-
ब्रांड नामKM
-
प्रमाणनISO DIN GB RoHS
-
प्रसव के समय50000 टुकड़े/माह
-
भुगतान शर्तेंटी/टी, एल/सी, डी/पी, डी/ए, पेपैल, आदि।
एपीआई विनिर्देश 7-2 1 नियमित रोटरी थ्रेड गेज ड्रिल पाइप ड्रिल कॉलर के रोटरी शोल्डर थ्रेड का निरीक्षण करने के लिए
एपीआई विनिर्देश 7-2 1 रेग रेगुलर रोटरी थ्रेड गेज ड्रिल पाइप ड्रिल कॉलर के रोटरी शोल्डर थ्रेड का निरीक्षण करने के लिए
विवरण:
एपीआई विनिर्देश 7-2 1 रेग रेगुलर रोटरी थ्रेड रिंग प्लग गेज तेल गैस ड्रिलिंग उपकरणों, जिसमें ड्रिल पाइप, ड्रिल कॉलर और क्रॉसओवर सब शामिल हैं, के लिए डिज़ाइन किया गया एक पारंपरिक टेपर्ड थ्रेड जॉइंट है। रेग कनेक्शन में 60° थ्रेड एंगल के साथ टेपर्ड वी आकार के थ्रेड होते हैं। 1 रेग से लेकर 8 5/8 रेग तक कई आकार उपलब्ध हैं।
रेग जॉइंट्स को शुरुआती तेल क्षेत्र उद्योग में ड्रिलिंग स्ट्रिंग्स के लिए व्यापक रूप से अपनाया गया था। वर्तमान में रेग ज्यादातर विरासत, पुरानी पीढ़ी के ड्रिलिंग उपकरणों पर देखा जाता है और मरम्मत और ओवरहाल के काम के लिए उपयोग किया जाता है।

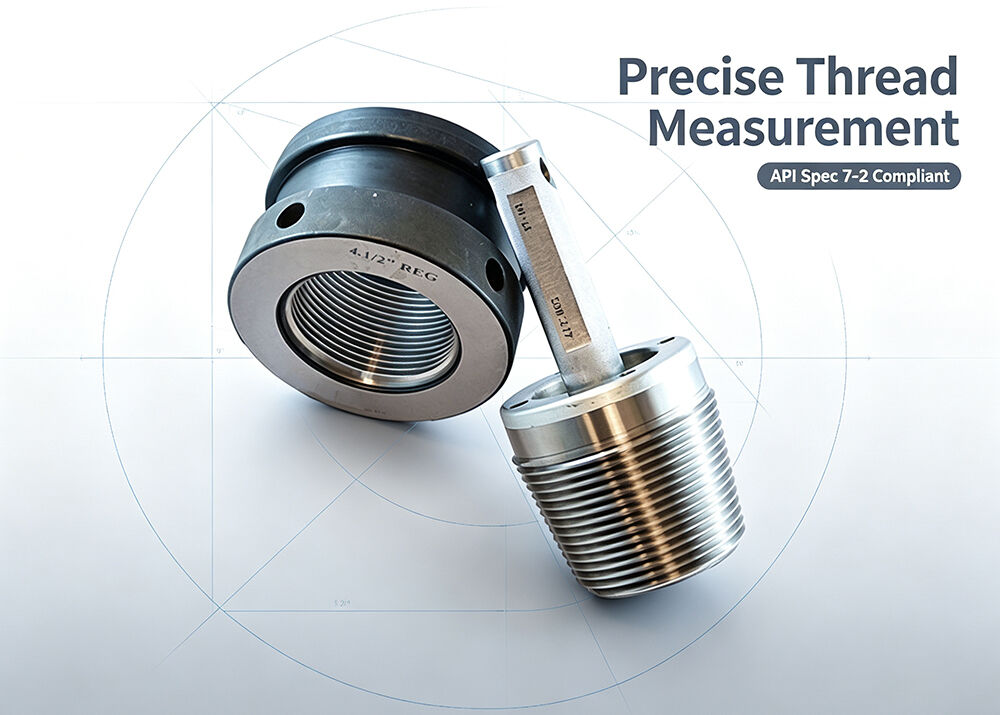

रेगुलर रोटरी कनेक्शन थ्रेड गेज (रिंग और प्लग गेज) एपीआई विनिर्देश 7 2 मानक के अनुसार निर्मित मापने वाले उपकरण हैं।

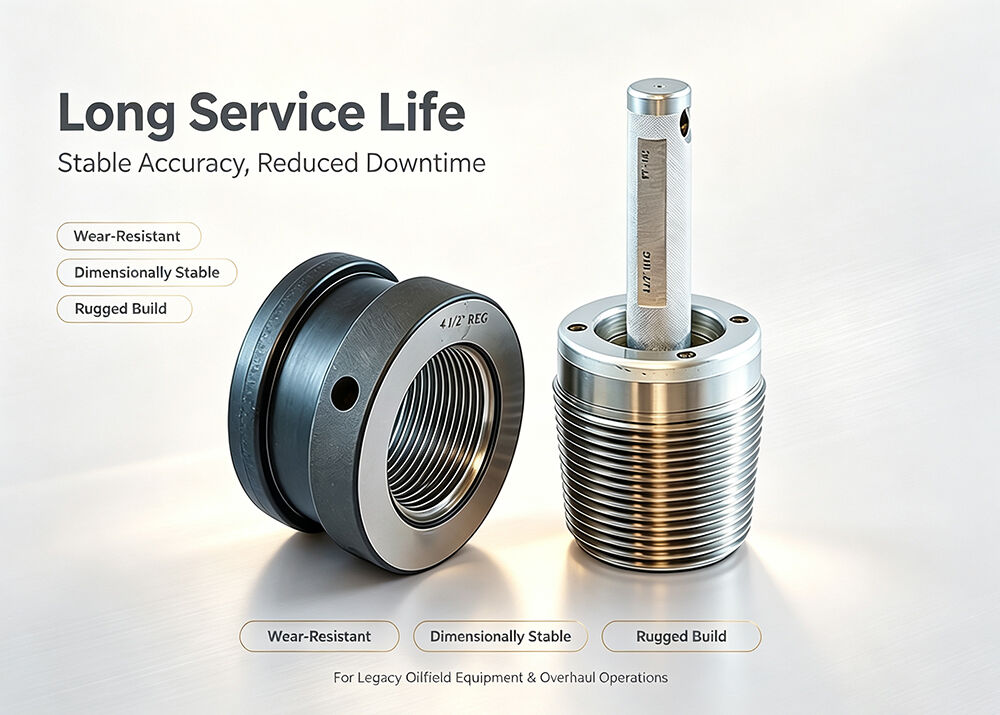

GCr15 टूल स्टील से बना है जिसकी कठोरता 60 63HRC तक पहुँचती है, जो उच्च घर्षण प्रतिरोध, स्थिर आयामी सटीकता और लंबे सेवा जीवन प्रदान करता है। प्रत्येक गेज का पूरी तरह से निरीक्षण किया जाता है और शिपमेंट से पहले आधिकारिक अंशांकन प्रमाण पत्र के साथ आपूर्ति की जाती है।

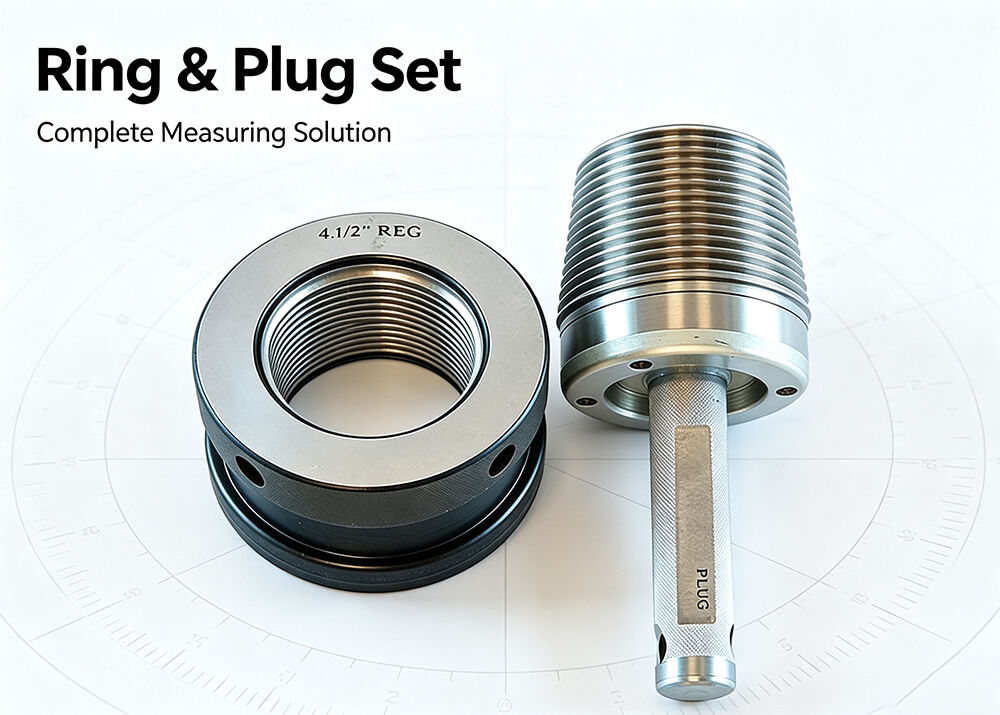

उपलब्ध वेरिएंट: वर्किंग गेज या मास्टर गेज; रिंग गेज, प्लग गेज या पूर्ण रिंग और प्लग गेज सेट।
कुछ संबंधित थ्रेड आकार विरासत IF ड्रिल स्ट्रिंग कनेक्शन के साथ विनिमेय हैं।
त्वरित विवरण:
1. मानक: एपीआई विनिर्देश 7-2
2. सामग्री: GCr15
3. कठोरता: 60-63HRC
4. अंशांकन प्रमाण पत्र के साथ आता है।
ऑर्डर करते समय, कृपया निम्नलिखित जानकारी निर्दिष्ट करें:
1. कनेक्शन का प्रकार और आकार
2. मास्टर गेज या वर्किंग गेज
3. रिंग या प्लग या सेट
विनिर्देश:
रेगुलर स्टाइल गेज
| आकार | निरीक्षण किए गए थ्रेड का रूप | प्रति 25.4 मिमी पिच | टेपर | कोण का रूप | मूल पिच व्यास |
| 1 रेग | वी-0.055 | 4.233(6) | 1:8 | 60° | 29.312 |
| 1 1/2 रेग | वी-0.055 | 4.233(6) | 1:8 | 39.141 | |
| 2 3/8 रेग | वी-0.040 | 5.080(5) | 1:4 | 60.080 | |
| 2 7/8 रेग | वी-0.040 | 5.080(5) | 1:4 | 69.605 | |
| 3 1/2 रेग | वी-0.040 | 5.080(5) | 1:4 | 82.293 | |
| 4 1/2 रेग | वी-0.040 | 5.080(5) | 1:4 | 110.868 | |
| 5 1/2 रेग | वी-0.055 | 6.350(4) | 1:4 | 132.944 | |
| 6 5/8 रेग | वी-0.055 | 6.350(4) | 1:6 | 146.248 | |
| 7 5/8 रेग | वी-0.055 | 6.350(4) | 1:4 | 170.549 | |
| 8 5/8 रेग | वी-0.055 | 6.350(4) | 1:4 | 194.731 |
पैकिंग और शिपिंग:
कंपनी प्रोफाइल:
सावधानियां:
1. गेज की कार्य सतह को हाथों से छूने की अनुमति नहीं है, ताकि जंग न लगे।
2. क्षति, जंग या विरूपण के लिए नियमित रूप से निरीक्षण करें। यदि आपको लगता है कि गेज में जंग लगना शुरू हो गया है,
आपको इसे गैसोलीन में डालना चाहिए और इसे कुछ समय के लिए भिगोना चाहिए, फिर इसे बाहर निकालना चाहिए और इसे सावधानी से पोंछना चाहिए, और जंग-रोधी तेल लगाना चाहिए।
3. दो गेज की कार्य सतहों को एक साथ न बचाएं, अन्यथा दो कार्य सतहें
एक दूसरे से चिपक जाएंगी, और बाहरी बल द्वारा अलग होने पर गेज अनावश्यक रूप से क्षतिग्रस्त हो जाएगा।
4. थ्रेडेड गेज का उपयोग करने के बाद, इसे साफ पोंछकर सूखी स्थिति में संग्रहित किया जाना चाहिए।
अनुप्रयोग:
रेगुलर रोटरी मास्टर गेज मुख्य रूप से पेट्रोलियम तेल और गैस उद्योग में उपयोग किए जाते हैं।
अक्सर पूछे जाने वाले प्रश्न:
Q1: रेग थ्रेड कनेक्शन की संरचनात्मक विशेषताएं क्या हैं?
A: रेग कनेक्शन 60° थ्रेड एंगल के साथ टेपर्ड वी-आकार के थ्रेड को अपनाते हैं। 1 रेग से लेकर 8 5/8 रेग तक आकार की एक पूरी श्रृंखला उपलब्ध है। यह तेल क्षेत्र उद्योग में ड्रिल स्ट्रिंग्स के लिए एक क्लासिक थ्रेड संरचना है।
Q2: रेग रोटरी थ्रेड गेज किस मानक का अनुपालन करते हैं?
A: सभी रेगुलर रोटरी कनेक्शन थ्रेड गेज (रिंग गेज और प्लग गेज) एपीआई विनिर्देश 7-2 मानक के अनुसार निर्मित होते हैं।
Q3: रेग मास्टर थ्रेड गेज का मुख्य अनुप्रयोग उद्योग क्या है?
A: रेगुलर रोटरी मास्टर गेज मुख्य रूप से पेट्रोलियम और प्राकृतिक गैस उद्योग में उपयोग किए जाते हैं।
