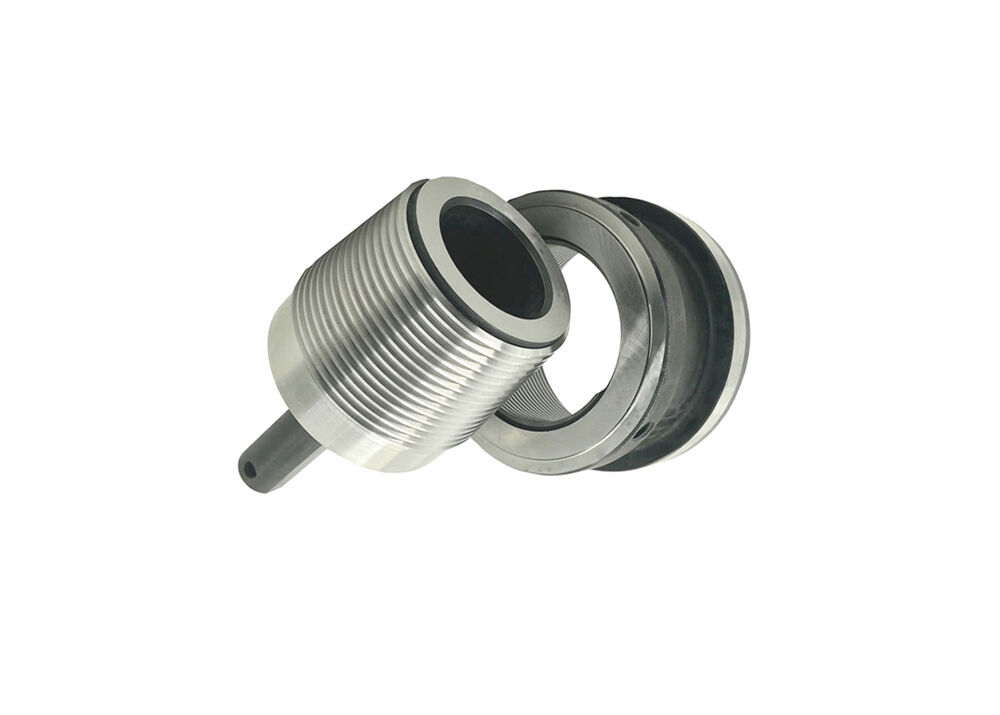

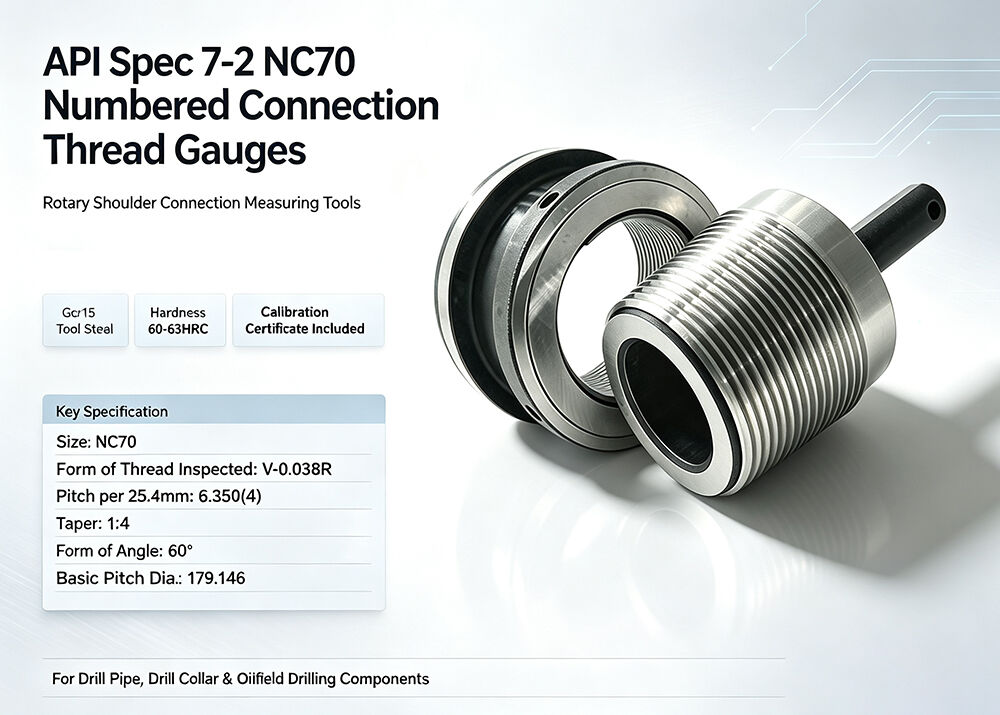

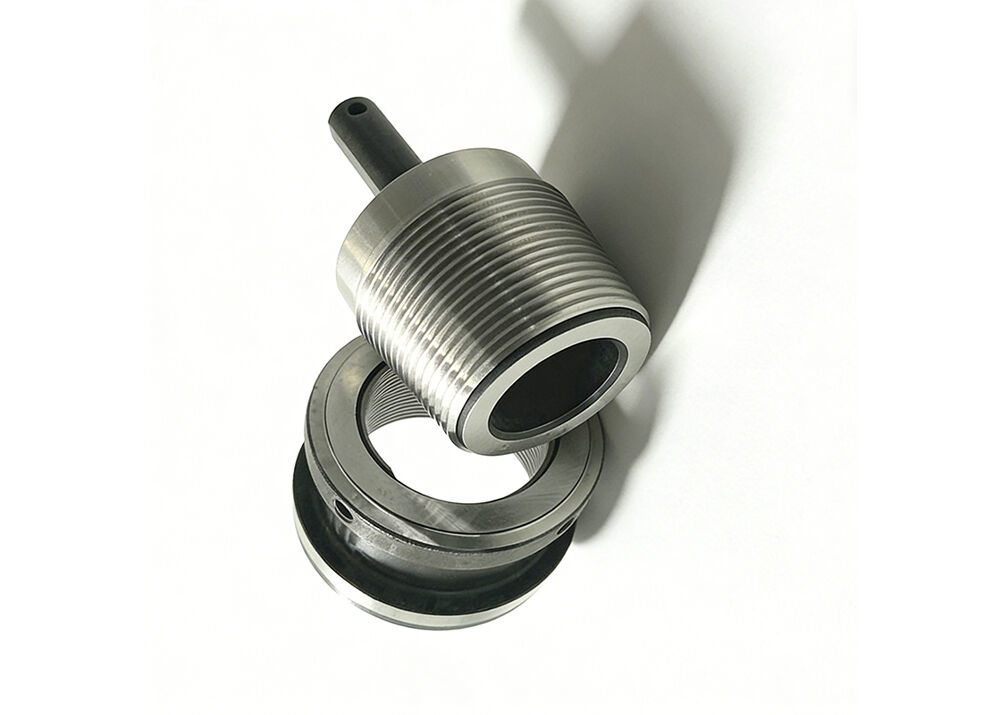

API NC70 वर्किंग थ्रेड रिंग और प्लग गेज GCr15 टूल स्टील के साथ उच्च घिसाव प्रतिरोध के लिए
विवरण:
API Spec 7-2 NC70 नंबर्ड कनेक्शन थ्रेड गेज पेशेवर रोटरी शोल्डर्ड कनेक्शन मापने वाले उपकरण हैं जो API Spec 7 2 मानक के अनुपालन में कड़ाई से निर्मित होते हैं।
नंबर्ड कनेक्शन गेज का उपयोग ड्रिल पाइप, ड्रिल कॉलर और अन्य तेल क्षेत्र ड्रिलिंग घटकों के थ्रेड आयाम निरीक्षण और सहनशीलता सत्यापन के लिए किया जाता है।
पेट्रोलियम मशीनरी, OTCG और ड्रिल टूल निर्माण संयंत्रों, तेल क्षेत्र सेवा उद्यमों और तीसरे पक्ष के परीक्षण प्रयोगशालाओं में व्यापक रूप से उपयोग किया जाता है।
नंबर्ड कनेक्शन्स रोटरी शोल्डर थ्रेड वर्किंग/मास्टर रिंग और प्लग गेज GCr15 टूल स्टील से बने होते हैं जिनकी कठोरता 60-63HRC तक पहुँचती है, जो उच्च घिसाव प्रतिरोध, स्थिर आयामी सटीकता और लंबे सेवा जीवन प्रदान करते हैं। प्रत्येक गेज को पूरी तरह से निरीक्षण किया जाता है और शिपमेंट से पहले आधिकारिक अंशांकन प्रमाण पत्र के साथ आपूर्ति की जाती है।
उपलब्ध वेरिएंट: वर्किंग गेज या मास्टर गेज; रिंग गेज, प्लग गेज या पूर्ण रिंग और प्लग गेज सेट।
कुछ संबंधित थ्रेड आकार लीगेसी IF ड्रिल स्ट्रिंग कनेक्शन के साथ इंटरचेंजेबल हैं।
क्विक डिटेल:
1. मानक: API Spec 7-2
2. सामग्री: GCr15
3. कठोरता: 60-63HRC
4. अंशांकन प्रमाण पत्र के साथ आता है
ऑर्डर करते समय, कृपया निम्नलिखित जानकारी निर्दिष्ट करें:
1. कनेक्शन का प्रकार और आकार
2. मास्टर गेज या वर्किंग गेज
3. रिंग या प्लग या सेट
विनिर्देश:
नंबर स्टाइल गेज
| आकार | निरीक्षित थ्रेड का रूप | प्रति 25.4 मिमी पिच | टेपर | कोण का रूप | मूल पिच व्यास |
| NC10 | V-0.055 | 4.233(6) | 1:8 | 60° | 27.000 |
| NC12 | V-0.055 | 4.233(6) | 1:8 | 32.131 | |
| NC13 | V-0.055 | 4.233(6) | 1:8 | 35.331 | |
| NC16 | V-0.055 | 4.233(6) | 1:8 | 40.869 | |
| NC23 | V-0.038R | 6.350(4) | 1:6 | 59.817 | |
| NC26(2 3/8 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 67.767 | |
| NC31(2 7/8 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 80.848 | |
| NC35 | V-0.038R | 6.350(4) | 1:6 | 89.687 | |
| NC38(3 1/2 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 96.723 | |
| NC40(4 FH) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 103.429 | |
| NC44 | V-0.038R | 6.350(4) | 1:6 | 112.192 | |
| NC46(4 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 117.500 | |
| NC50(4 1/2 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 128.059 | |
| NC56 | V-0.038R | 6.350(4) | 1:4 | 142.646 | |
| NC61 | V-0.038R | 6.350(4) | 1:4 | 156.921 | |
| NC70 | V-0.038R | 6.350(4) | 1:4 | 179.146 | |
| NC77 | V-0.038R | 6.350(4) | 1:4 | 196.621 |
पैकिंग और शिपिंग:
![]()
कंपनी प्रोफाइल:
![]()
अनुप्रयोग:
NC70 नंबर्ड कनेक्शन वर्किंग गेज मुख्य रूप से पेट्रोलियम तेल और गैस उद्योग में उपयोग किए जाते हैं।
सावधानियां:
1. गेज की कार्यशील सतह को हाथों से छूने की अनुमति नहीं है, ताकि जंग न लगे।
2. क्षति, जंग या विकृति के लिए नियमित रूप से निरीक्षण करें। यदि आपको गेज में जंग लगना शुरू हो जाए,
तो आपको इसे गैसोलीन में डालना चाहिए और इसे कुछ समय के लिए भिगोना चाहिए, फिर इसे बाहर निकालना और सावधानी से पोंछना चाहिए, और जंग-रोधी तेल लगाना चाहिए।
3. दो गेजों की कार्यशील सतहों को एक साथ न सहेजें, अन्यथा दोनों कार्यशील सतहें
एक दूसरे से चिपक जाएंगी, और बाहरी बल द्वारा अलग होने पर गेज अनावश्यक रूप से क्षतिग्रस्त हो जाएगा।
4. थ्रेडेड गेज का उपयोग करने के बाद, इसे साफ पोंछना चाहिए और सूखी स्थिति में संग्रहित करना चाहिए।
FAQ:
Q1: थ्रेड गेज किस सामग्री से बना है?
A1: यह उच्च गुणवत्ता वाले GCr15 टूल स्टील से बना है जिसमें उच्च कठोरता और स्थिरता है।
Q2: ऑर्डर करने के लिए मुझे कौन सी जानकारी प्रदान करने की आवश्यकता है?
A2: कृपया कनेक्शन आकार, गेज प्रकार (वर्किंग/मास्टर), और उत्पाद रूप (रिंग/प्लग/पूर्ण सेट) की पुष्टि करें।
Q3: क्या आप बिक्री के बाद तकनीकी सहायता प्रदान करते हैं?
A3: हाँ, हम गेज के उपयोग, अंशांकन और रखरखाव के लिए पेशेवर तकनीकी मार्गदर्शन प्रदान करते हैं।
