तेल क्षेत्र ड्रिलिंग एपीआई एनसी56 कार्यकारी धागा गेज सेट रोटरी कंधे से जुड़े रिंग और प्लग गेज आपूर्तिकर्ता
विवरण:

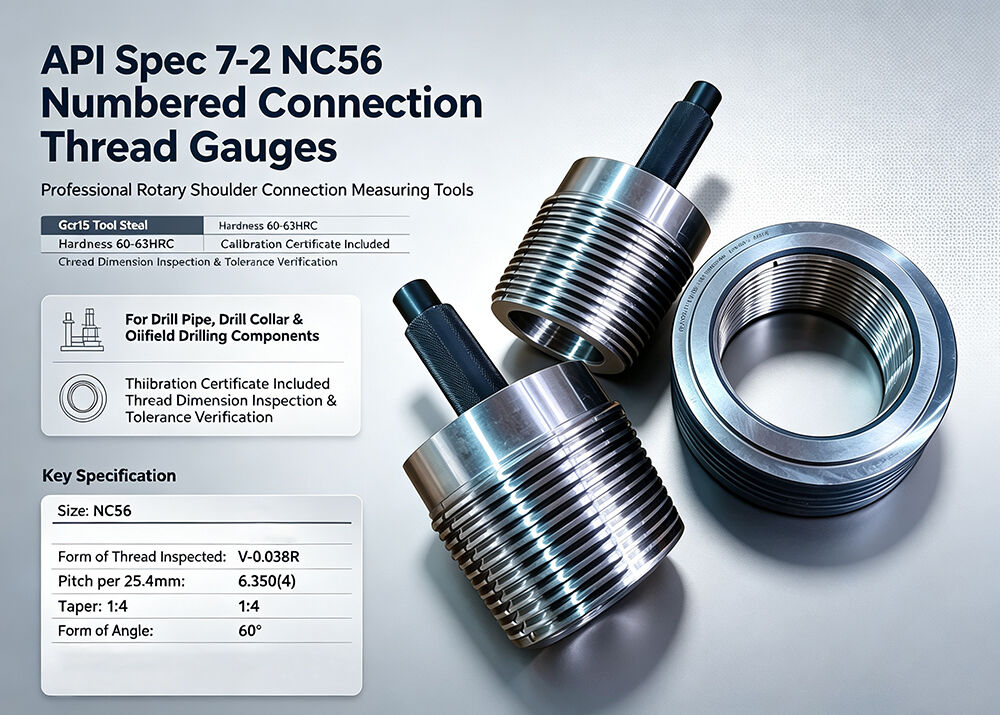

एपीआई विशिष्टता 7-2 एनसी56 क्रमांकित कनेक्शन धागा गेज सख्ती से एपीआई विशिष्टता 7 2 मानक के अनुपालन में निर्मित पेशेवर घूर्णी कंधे कनेक्शन माप उपकरण हैं।
क्रमांकित कनेक्शन गेज का उपयोग ड्रिल पाइप, ड्रिल कॉलर और अन्य तेल क्षेत्र ड्रिलिंग घटकों के धागे के आयाम निरीक्षण और सहिष्णुता सत्यापन के लिए किया जाता है।
व्यापक रूप से पेट्रोलियम मशीनरी, ओटीसीजी और ड्रिल टूल विनिर्माण संयंत्रों, तेल क्षेत्र सेवा उद्यमों और तीसरे पक्ष के परीक्षण प्रयोगशालाओं में उपयोग किया जाता है।

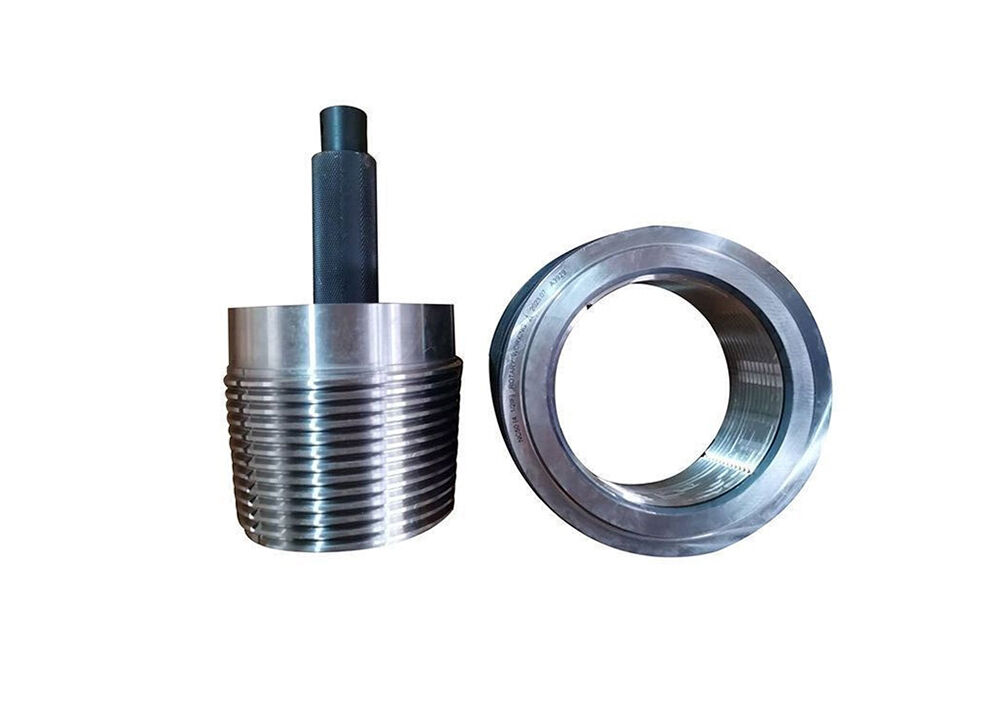

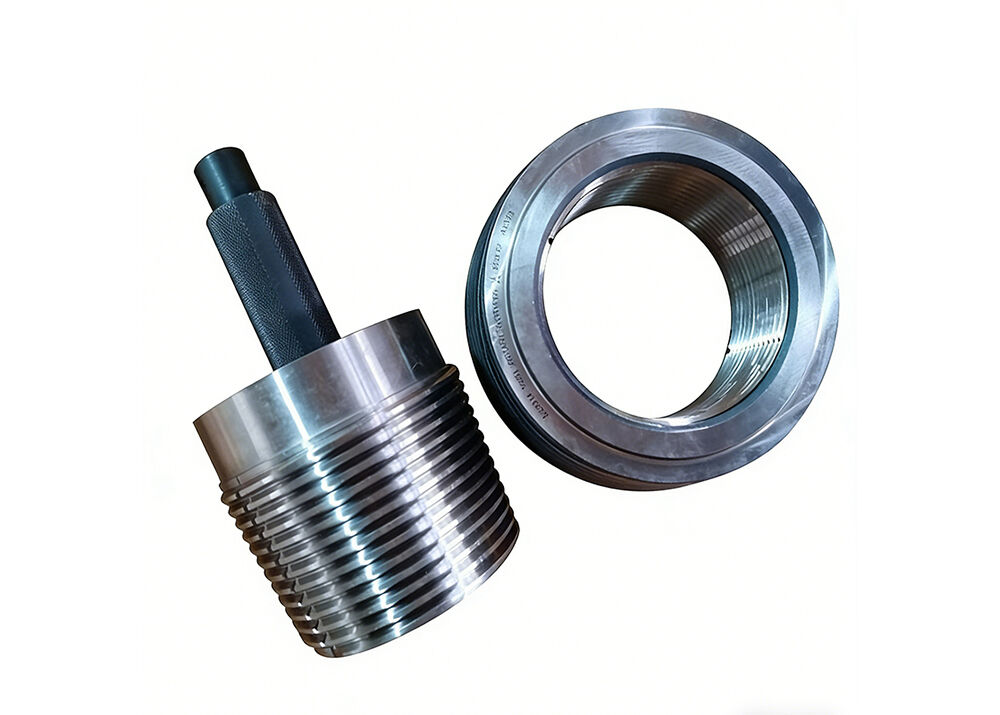

क्रमांकित कनेक्शन रोटरी शोल्डर थ्रेड वर्किंग/मास्टर रिंग और प्लग गेज GCr15 टूल स्टील से बने होते हैं जिनकी कठोरता 60 63HRC तक पहुंचती है, जो उच्च पहनने के प्रतिरोध प्रदान करती है,स्थिर आयामी सटीकता और लंबी सेवा जीवनप्रत्येक गेज का पूरी तरह से निरीक्षण किया जाता है और शिपमेंट से पहले आधिकारिक कैलिब्रेशन प्रमाण पत्र के साथ आपूर्ति की जाती है।
उपलब्ध वेरिएंटः वर्किंग गेज या मास्टर गेज; रिंग गेज, प्लग गेज या पूर्ण रिंग एंड प्लग गेज सेट।
कुछ संबंधित धागे के आकार पुराने IF ड्रिल स्ट्रिंग कनेक्शन के साथ विनिमेय हैं।
त्वरित विवरणः
1मानक: एपीआई स्पेस 7-2
2सामग्री: जीसीआर15
3कठोरताः 60-63HRC
4. कैलिब्रेशन प्रमाण पत्र के साथ आता है
आदेश देते समय कृपया निम्नलिखित जानकारी दें:
1कनेक्शन का प्रकार और आकार
2मास्टर गेज या कार्य गेज
3. रिंग या प्लग या सेट
विनिर्देशः
संख्या शैली गेज
| आकार | जाँच की गई धागे का रूप | पिच प्रति 25.4 मिमी | कॉपर | कोण का रूप | मूल पिच डाय |
| NC10 | वी-0.055 | 4.233(6) | 1:8 | 60° | 27.000 |
| NC12 | वी-0.055 | 4.233(6) | 1:8 | 32.131 | |
| NC13 | वी-0.055 | 4.233(6) | 1:8 | 35.331 | |
| NC16 | वी-0.055 | 4.233(6) | 1:8 | 40.869 | |
| NC23 | V-0.038R | 6.350 ((4) | 1:6 | 59.817 | |
| NC26 ((2 3/8 I F) | V-0.038R(V-0.065) | 6.350 ((4) | 1:6 | 67.767 | |
| NC31 (((2 7/8 I F) | V-0.038R(V-0.065) | 6.350 ((4) | 1:6 | 80.848 | |
| NC35 | V-0.038R | 6.350 ((4) | 1:6 | 89.687 | |
| NC38 ((3 1/2 I F) | V-0.038R(V-0.065) | 6.350 ((4) | 1:6 | 96.723 | |
| NC40 ((4 FH) | V-0.038R(V-0.065) | 6.350 ((4) | 1:6 | 103.429 | |
| NC44 | V-0.038R | 6.350 ((4) | 1:6 | 112.192 | |
| NC46 (((4 I F) | V-0.038R(V-0.065) | 6.350 ((4) | 1:6 | 117.500 | |
| NC50 ((4 1/2 I F) | V-0.038R(V-0.065) | 6.350 ((4) | 1:6 | 128.059 | |
| NC56 | V-0.038R | 6.350 ((4) | 1:4 | 142.646 | |
| NC61 | V-0.038R | 6.350 ((4) | 1:4 | 156.921 | |
| NC70 | V-0.038R | 6.350 ((4) | 1:4 | 179.146 | |
| NC77 | V-0.038R | 6.350 ((4) | 1:4 | 196.621 |
पैकिंग और शिपिंग:
![]()
कंपनी प्रोफ़ाइलः
![]()
अनुप्रयोग:
NC56 क्रमांकित कनेक्शन कार्य गेज मुख्य रूप से पेट्रोलियम तेल और गैस उद्योग में उपयोग किए जाते हैं।
सावधानियांः
1यह अपने हाथों के साथ gauge की काम की सतह को छूने के लिए अनुमति नहीं है, ताकि जंग पैदा न हो.
2. किसी भी क्षति, जंग या विरूपण की जांच करने के लिए नियमित रूप से जाँच करें। यदि आप पाते हैं कि गेज जंग लगने लगता है, तो आप इसे नियमित रूप से जांच सकते हैं।
आप इसे पेट्रोल में डालें और इसे कुछ समय के लिए भिगो दें, फिर इसे बाहर निकालें और इसे ध्यान से पोंछें, और एंटी-रस्ट तेल लगाएं।
3. दो गेज की कार्य सतहों को एक साथ न रखें, अन्यथा दोनों कार्य सतहों को एक साथ रखा जाएगा।
एक दूसरे पर चिपके रहेंगे, और बाहरी बल से अलग होने पर गेज को अनावश्यक क्षति होगी।
4. उपयोग के बाद ग्रिड गेज को साफ पोंछकर सूखी स्थिति में रखा जाना चाहिए।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1: इस गेज के द्वारा किस प्रकार के ड्रिलिंग उपकरण का परीक्षण किया जा सकता है?
A1: यह मुख्य रूप से ड्रिल पाइप, ड्रिल कॉलर और अन्य घुमावदार कंधे वाले कनेक्शन घटकों के धागे के निरीक्षण के लिए उपयोग किया जाता है।
प्रश्न 2: आप सटीक मापकों को कैसे पैक करते हैं?
A2: सभी गेज परिवहन के दौरान क्षति से बचने के लिए विरोधी जंग तेल, पेशेवर आंतरिक बॉक्स और निर्यात लकड़ी के मामले के साथ पैक किए जाते हैं।
प्रश्न 3: धागे के गेज पर जंग से कैसे निपटें?
A3: गैलरी को पेट्रोल में भिगो दें, इसे ध्यान से पोंछें, और फिर रखरखाव के लिए एंटी-रस्ट तेल लगाएं।
