NC26(2 3/8 IF) रोटरी शोल्डर थ्रेड वर्किंग रिंग और प्लग गेज एपीआई स्पेक 7 2 ऑयलफील्ड ड्रिलिंग कनेक्शन गेज प्रोफेशनल निर्माता
विवरण:
एपीआई स्पेक 7-2 NC26 नंबर वाले कनेक्शन थ्रेड गेज पेशेवर रोटरी शोल्डर कनेक्शन मापने वाले उपकरण हैं जो एपीआई स्पेक 7 2 मानक के अनुपालन में सख्ती से निर्मित होते हैं।
नंबर वाले कनेक्शन गेज का उपयोग ड्रिल पाइप, ड्रिल कॉलर और अन्य ऑयलफील्ड ड्रिलिंग घटकों के थ्रेड आयाम निरीक्षण और सहनशीलता सत्यापन के लिए किया जाता है।
पेट्रोलियम मशीनरी, ओटीसीजी और ड्रिल टूल निर्माण संयंत्रों, ऑयलफील्ड सेवा उद्यमों और तीसरे पक्ष के परीक्षण प्रयोगशालाओं में व्यापक रूप से उपयोग किया जाता है।

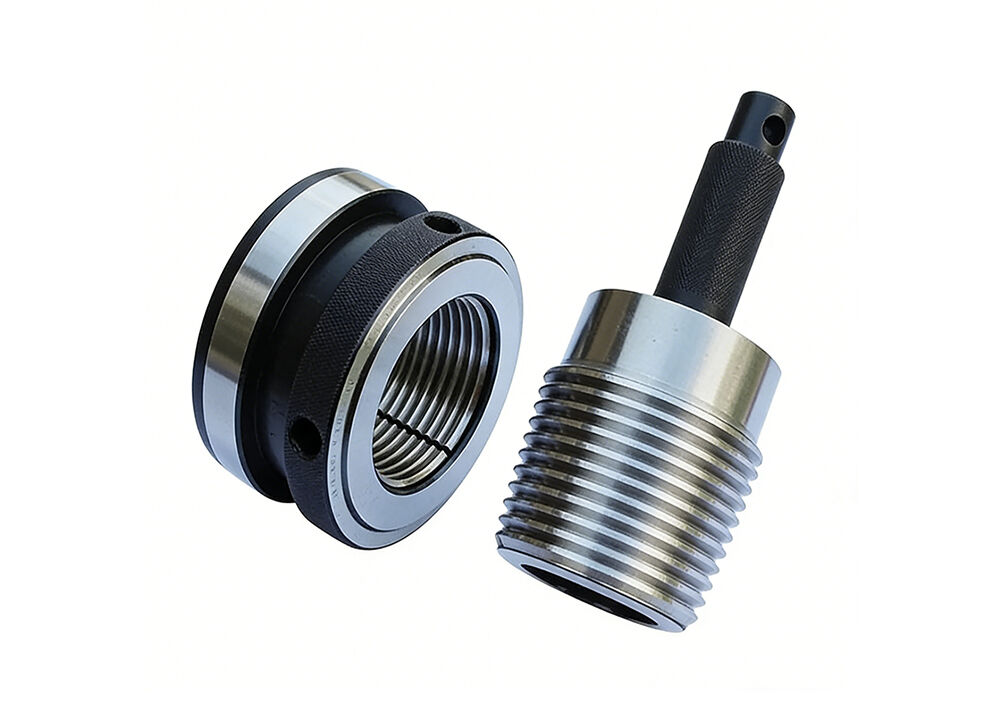

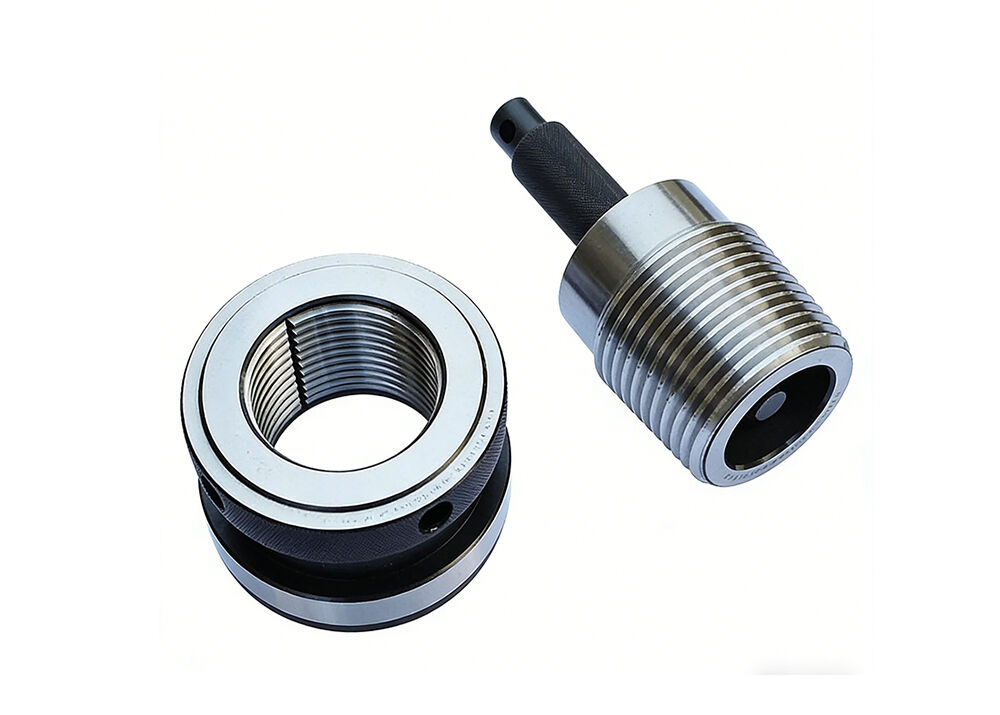

नंबर वाले कनेक्शन रोटरी शोल्डर थ्रेड वर्किंग/मास्टर रिंग और प्लग गेज GCr15 टूल स्टील से बने होते हैं जिनकी कठोरता 60-63HRC तक पहुँचती है, जो उच्च घर्षण प्रतिरोध, स्थिर आयामी सटीकता और लंबी सेवा जीवन प्रदान करते हैं। प्रत्येक गेज का पूरी तरह से निरीक्षण किया जाता है और शिपमेंट से पहले आधिकारिक अंशांकन प्रमाण पत्र के साथ आपूर्ति की जाती है।
उपलब्ध वेरिएंट: वर्किंग गेज या मास्टर गेज; रिंग गेज, प्लग गेज या पूर्ण रिंग और प्लग गेज सेट।
कुछ संबंधित थ्रेड आकार विरासत में मिले IF ड्रिल स्ट्रिंग कनेक्शन के साथ इंटरचेंजेबल हैं।
त्वरित विवरण:
1. मानक: एपीआई स्पेक 7-2
2. सामग्री: GCr15
3. कठोरता: 60-63HRC
4. अंशांकन प्रमाण पत्र के साथ आता है
जब आप ऑर्डर करते हैं, तो कृपया निम्नलिखित जानकारी निर्दिष्ट करें:
1. कनेक्शन का प्रकार और आकार
2. मास्टर गेज या वर्किंग गेज
3. रिंग या प्लग या सेट
विनिर्देश:
नंबर स्टाइल गेज
| आकार | निरीक्षित थ्रेड का रूप | प्रति 25.4 मिमी पिच | टेपर | कोण का रूप | मूल पिच व्यास |
| NC10 | V-0.055 | 4.233(6) | 1:8 | 60° | 27.000 |
| NC12 | V-0.055 | 4.233(6) | 1:8 | 32.131 | |
| NC13 | V-0.055 | 4.233(6) | 1:8 | 35.331 | |
| NC16 | V-0.055 | 4.233(6) | 1:8 | 40.869 | |
| NC23 | V-0.038R | 6.350(4) | 1:6 | 59.817 | |
| NC26(2 3/8 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 67.767 | |
| NC31(2 7/8 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 80.848 | |
| NC35 | V-0.038R | 6.350(4) | 1:6 | 89.687 | |
| NC38(3 1/2 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 96.723 | |
| NC40(4 FH) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 103.429 | |
| NC44 | V-0.038R | 6.350(4) | 1:6 | 112.192 | |
| NC46(4 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 117.500 | |
| NC50(4 1/2 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 128.059 | |
| NC56 | V-0.038R | 6.350(4) | 1:4 | 142.646 | |
| NC61 | V-0.038R | 6.350(4) | 1:4 | 156.921 | |
| NC70 | V-0.038R | 6.350(4) | 1:4 | 179.146 | |
| NC77 | V-0.038R | 6.350(4) | 1:4 | 196.621 |
पैकिंग और शिपिंग:
![]()
कंपनी प्रोफाइल:
![]()
अनुप्रयोग:
NC26 नंबर वाले कनेक्शन वर्किंग गेज मुख्य रूप से पेट्रोलियम तेल और गैस उद्योग में उपयोग किए जाते हैं।
सावधानियां:
1. गेज की कार्यशील सतह को हाथों से छूने की अनुमति नहीं है, ताकि जंग न लगे।
2. क्षति, जंग या विरूपण के लिए नियमित रूप से निरीक्षण करें। यदि आपको पता चलता है कि गेज में जंग लगना शुरू हो गया है,
आपको इसे गैसोलीन में डालना चाहिए और इसे कुछ समय के लिए भिगोना चाहिए, फिर इसे बाहर निकालना चाहिए और इसे सावधानी से पोंछना चाहिए, और जंग-रोधी तेल लगाना चाहिए।
3. दो गेज की कार्यशील सतहों को एक साथ न बचाएं, अन्यथा दोनों कार्यशील सतहें
एक दूसरे से चिपक जाएंगी, और बाहरी बल द्वारा अलग होने पर गेज अनावश्यक रूप से क्षतिग्रस्त हो जाएगा।
4. थ्रेडेड गेज का उपयोग करने के बाद, इसे साफ पोंछना चाहिए और सूखी स्थिति में संग्रहित किया जाना चाहिए।
अक्सर पूछे जाने वाले प्रश्न:
Q1: NC26 थ्रेड गेज की कठोरता क्या है?
A1: कठोरता 60-63HRC तक पहुँचती है, जो उच्च घर्षण प्रतिरोध और लंबी सेवा जीवन प्रदान करती है।
Q2: किस प्रकार के गेज उपलब्ध हैं?
A2: हम वर्किंग गेज और मास्टर गेज प्रदान करते हैं, जिसमें रिंग गेज, प्लग गेज और पूर्ण रिंग और प्लग गेज सेट शामिल हैं।
Q3: क्या गेज अंशांकन प्रमाण पत्र के साथ आता है?
A3: हाँ, प्रत्येक गेज का शिपमेंट से पहले पूरी तरह से निरीक्षण किया जाता है और एक आधिकारिक अंशांकन प्रमाण पत्र के साथ वितरित किया जाता है।
