उपकरण कक्ष उपयोग वी ब्लॉक डिजाइन प्रसंस्करण के लिए सटीक वी ब्लॉक क्लैंपिंग और रनआउट जांच कार्य
-
प्रमुखता देना
सटीक क्लैंपिंग के लिए उपकरण कक्ष V ब्लॉक
,प्रवाह की जाँच के लिए सटीक वीई ब्लॉक
,डिजाइन प्रसंस्करण के लिए चुंबकीय वी ब्लॉक
-
गारंटीएक वर्ष
-
प्रकारचुंबकीय स्टैंड
-
सामग्रीउच्च गुणवत्ता वाला स्टील और HRC55-62 कठोरता
-
रंगकाला
-
विशेषता90° वी-कोण
-
दबाना5-38
-
आयाम (एल × डब्ल्यू × एच)1-3/4×2-3/4×1-5/8
-
शुद्धता0.0002''
-
अनुप्रयोगलेआउट, मशीनिंग और निरीक्षण कार्यों के लिए उपयोग किया जाता है
-
पैकेटकागज बॉक्स
-
उत्पत्ति के प्लेसशानक्सी, चीन
-
ब्रांड नामKM
-
प्रमाणनISO DIN GB RoHS
-
मॉडल संख्याकिमी-644-8
-
पैकेजिंग विवरणपेपर बॉक्स 21*12*8 सेमी/टुकड़ा 1.30 किग्रा/टुकड़ा
-
प्रसव के समय15 दिनों के भीतर
-
भुगतान शर्तेंटी/टी, एल/सी, डी/पी, डी/ए, पेपैल, आदि।
-
आपूर्ति की क्षमता50000 टुकड़े/माह
उपकरण कक्ष उपयोग वी ब्लॉक डिजाइन प्रसंस्करण के लिए सटीक वी ब्लॉक क्लैंपिंग और रनआउट जांच कार्य
टूलरूम उपयोग वी ब्लॉक डिजाइन प्रोसेसिंग क्लैंपिंग और रनआउट चेकिंग वर्क के लिए प्रिसिजन वी ब्लॉक
विवरण:

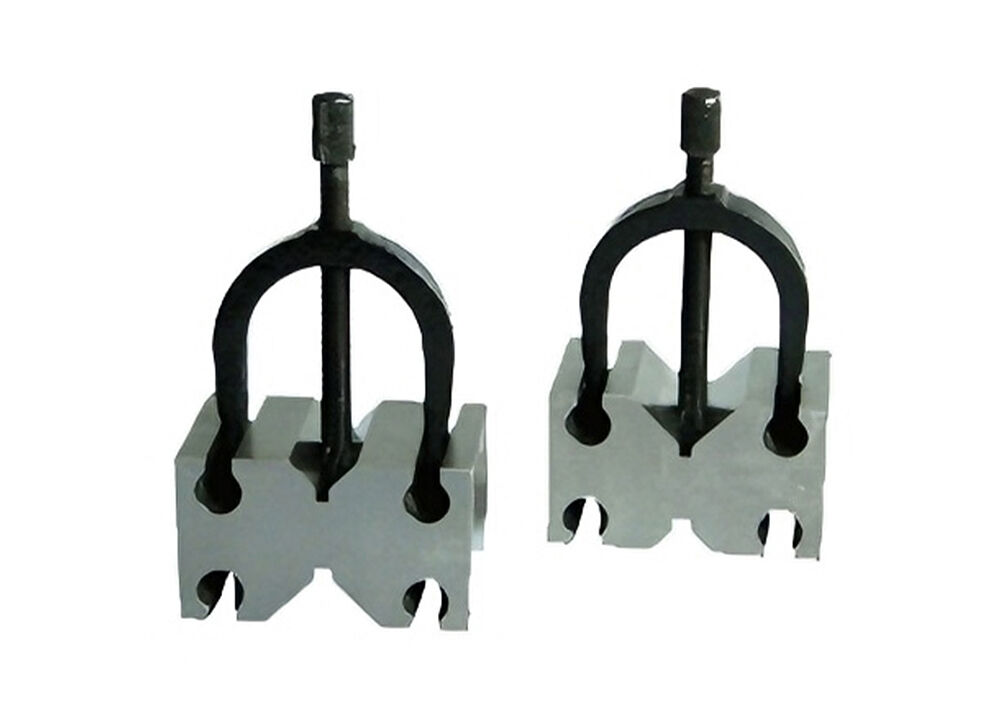

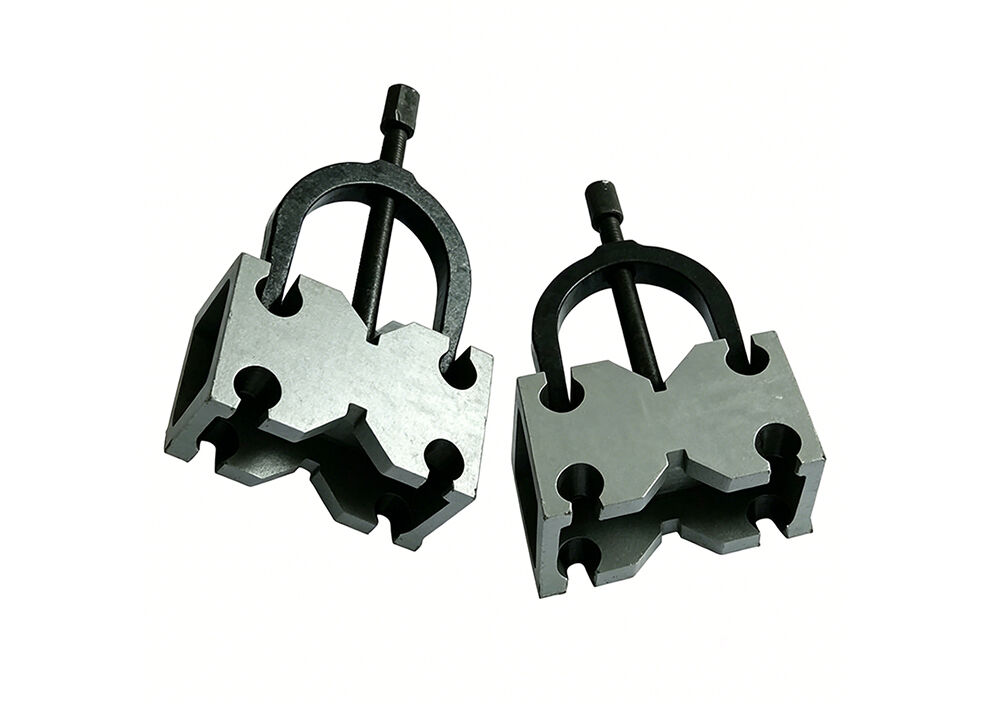

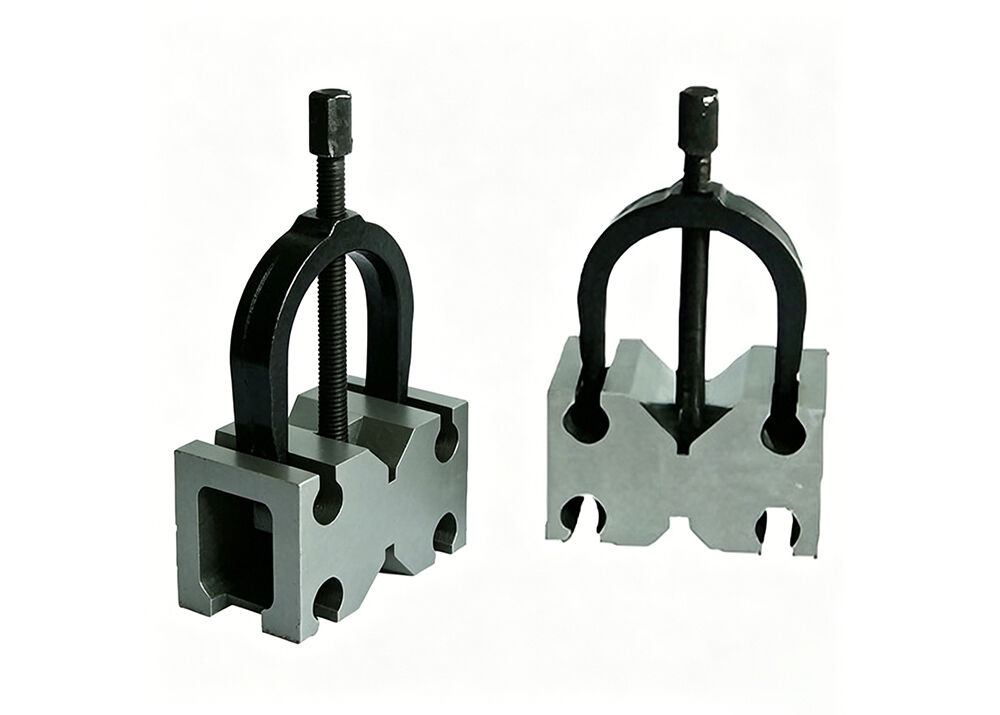

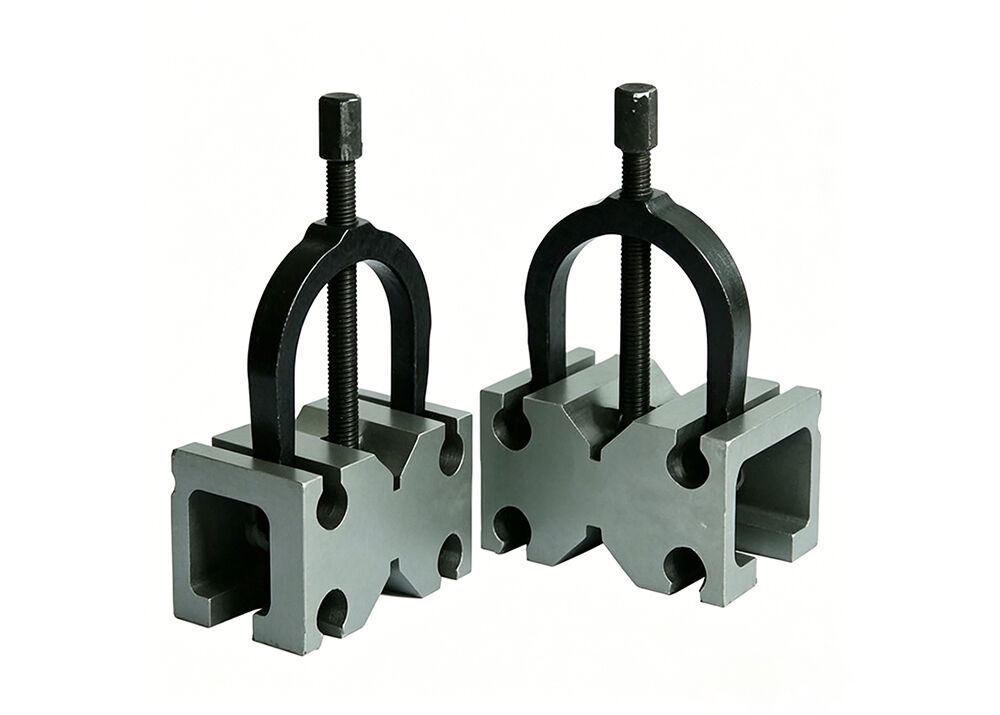

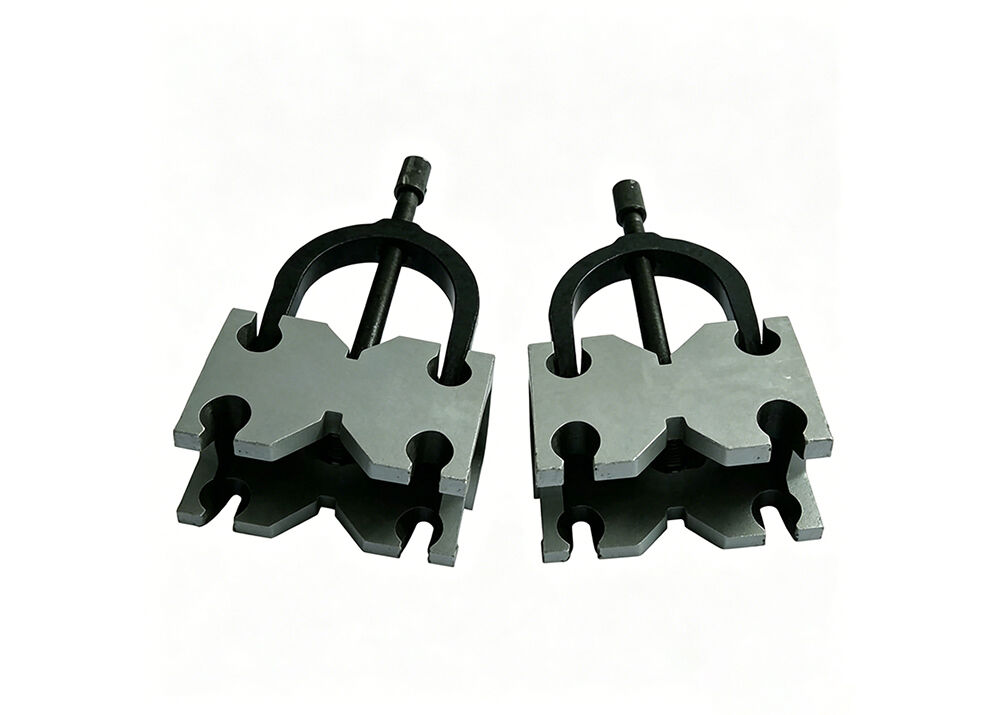

वी-ब्लॉक पेशेवर वर्क होल्डिंग फिक्स्चर हैं जो ऑपरेटरों को मशीनिंग और निरीक्षण कार्यों के लिए वर्कपीस को सुरक्षित रूप से स्थित और क्लैंप करने में सक्षम बनाते हैं। बेस, साइड फेस और वी संपर्क सतहें पूरी तरह से प्रिसिजन ग्राउंड हैं, जो लगातार मशीनिंग और मापने के परिणाम सुनिश्चित करने के लिए स्थिर, विश्वसनीय और दोहराने योग्य संदर्भ प्लेन प्रदान करती हैं।
दीर्घकालिक सटीकता बनाए रखने के लिए, वी-ब्लॉक को आवधिक निरीक्षण की आवश्यकता होती है। हमारे वी ब्लॉक पूरी तरह से हीट ट्रीटेड और प्रिसिजन मशीनीकृत हैं, जो भरोसेमंद वर्कशॉप होल्डिंग टूल के रूप में स्थिर प्रदर्शन सुनिश्चित करते हैं।
सिग्नेचर वी-आकार के डुअल संपर्क सतहें राउंड बार, ट्यूबलर गुड्स और शाफ्ट पार्ट्स सहित घटकों को मजबूती से सपोर्ट करती हैं। वर्कपीस वी प्रोफाइल के दोनों चेहरों के खिलाफ समान रूप से टिके रहते हैं, जो क्लैंपिंग दबाव को समान रूप से वितरित करता है। यह समान बल वितरण सटीक मिलिंग, ग्राइंडिंग, लेआउट मार्किंग और रनआउट परीक्षण के लिए वर्कपीस को एक निश्चित स्थिति में लॉक करता है।
प्रत्येक मैच्ड-पेयर वी ब्लॉक प्रीमियम-ग्रेड स्टील से निर्मित होता है, जो बेहतर घर्षण प्रतिरोध के लिए HRC 55-62 तक कठोर होता है। एक मानक 90° वी-एंगल की विशेषता और मिलान क्लैंपिंग ब्रैकेट के साथ आपूर्ति की जाती है, हमारे मेट्रिक और इंच विनिर्देश वी-ब्लॉक 0.005 मिमी (0.0002 इंच) तक उच्च सटीकता प्राप्त करते हैं।
क्विक डिटेल:
1. लेआउट, मशीनिंग और निरीक्षण नौकरियों के लिए उपयोग किया जाता है।
2. उच्च गुणवत्ता वाले स्टील और HRC55-62 कठोरता से बना है।
3. 90° वी-एंगल।

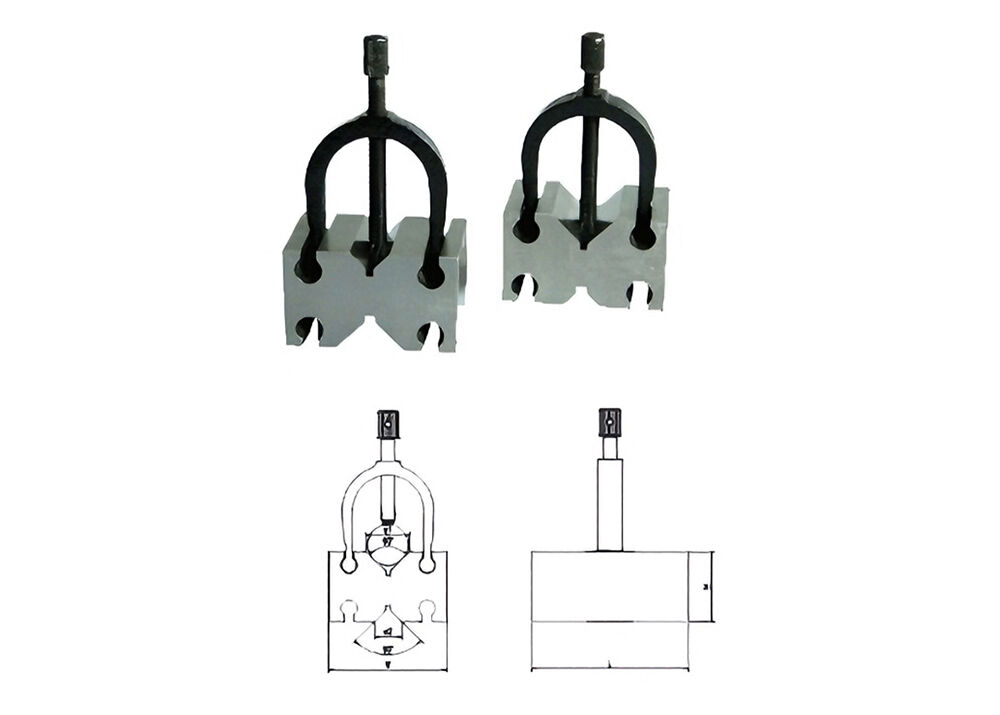

विनिर्देश:
|
ऑर्डर संख्या |
आयाम (L×W×H) |
सटीकता |
क्लैंपिंग |
|
KM-644-1 |
45×41×35mm |
0.005mm |
5-35 |
|
KM-644-2 |
70×45×41mm |
0.005mm |
5-42 |
|
KM-644-3 |
70×63×44mm |
0.005mm |
5-46 |
|
KM-644-4 |
125×90×70mm |
0.005mm |
8-60 |
|
KM-644-5 |
105×105×78mm |
0.005mm |
8-66 |
|
KM-644-6 |
60×60×50mm |
0.005mm |
5-34 |
|
KM-644-7 |
35×35×30mm |
0.005mm |
3-16 |
|
KM-644-8 |
1-3/4×2-3/4×1-5/8 |
0.0002'' |
5-38 |
|
KM-644-9 |
2-3/4×2-1/2×1-3/4 |
0.0002'' |
5-34 |
|
KM-644-10 |
4-7/8×3-1/2×2-3/4 |
0.0002'' |
8-66 |
उत्पाद हाइलाइट्स:
1. प्रिसिजन ग्राउंड रेफरेंस सरफेस
बेस, साइड फेस और वी संपर्क सतहें पूरी तरह से प्रिसिजन मशीनीकृत हैं, जो लेआउट, मशीनिंग और निरीक्षण कार्यों के लिए स्थिर, दोहराने योग्य संदर्भ प्लेन प्रदान करती हैं।
2. अनुकूलित वी-आकार क्लैंपिंग डिजाइन मानक 90° डुअल वी संपर्क फेस क्लैंपिंग बल को समान रूप से वितरित करते हैं, परीक्षण और प्रसंस्करण के दौरान राउंड बार, शाफ्ट और ट्यूबलर वर्कपीस को एक निश्चित स्थिति में मजबूती से सुरक्षित करते हैं।
3. उच्च कठोरता और लंबी सेवा जीवन
प्रीमियम स्टील से निर्मित और HRC 55-62 तक हीट-ट्रीटेड, जो लंबे समय तक भारी वर्कशॉप उपयोग के लिए उत्कृष्ट घर्षण प्रतिरोध प्रदान करता है।
4. क्लैंप के साथ मैच्ड पेयर के रूप में आपूर्ति की जाती है पूर्ण सेट में पेयर वी-ब्लॉक और मिलान क्लैंपिंग ब्रैकेट शामिल हैं। मेट्रिक और इंच आयाम विनिर्देश वर्कपीस के विभिन्न आकारों को कवर करते हैं।
5. प्रिसिजन मेट्रोलॉजी के लिए व्यापक अनुप्रयोग
शाफ्ट रनआउट परीक्षण, पेट्रोलियम टयूबिंग निरीक्षण, लेआउट मार्किंग, ग्राइंडिंग, मिलिंग और मशीनरी और मेट्रोलॉजी लैब में गुणवत्ता नियंत्रण के लिए एकदम सही वर्क होल्डिंग फिक्स्चर।
अनुप्रयोग:मिलिंग, ग्राइंडिंग और लाइट कटिंग प्रक्रियाओं के लिए बेलनाकार वर्कपीस को सुरक्षित रूप से क्लैंप करें। समान रूप से वितरित क्लैंपिंग बल प्रसंस्करण के दौरान वर्कपीस को शिफ्ट होने से रोकता है, जिससे ऑपरेटरों को लगातार मशीनिंग आयाम सटीकता प्राप्त करने में मदद मिलती है।
अक्सर पूछे जाने वाले प्रश्न:
Q1: इन वी-ब्लॉक पर किस तरह के वर्कपीस क्लैंप किए जा सकते हैं?
A: राउंड बार स्टॉक, ट्यूबलर गुड्स और विभिन्न शाफ्ट पार्ट्स के लिए बिल्कुल सही। वर्कपीस दोनों वी-फेस के खिलाफ समान रूप से टिके रहते हैं, क्लैंपिंग बल बिना वर्कपीस शिफ्टिंग के अच्छी तरह से वितरित होता है।Q2: क्या वी-ब्लॉक को नियमित रखरखाव की आवश्यकता होती है?
A: दीर्घकालिक सटीकता बनाए रखने के लिए, आवधिक निरीक्षण आवश्यक है। संपर्क सतहों को साफ रखें, ग्राउंड रेफरेंस फेस पर भारी प्रभाव और खरोंच से बचें। उचित रखरखाव सेवा जीवन का विस्तार करेगा।
Q3: मैच्ड-पेयर वी-ब्लॉक और सिंगल वी-ब्लॉक के बीच क्या अंतर है?
A: मैच्ड-पेयर वी-ब्लॉक को समानांतरता और ऊंचाई की स्थिरता सुनिश्चित करने के लिए एक सेट के रूप में मशीनीकृत किया जाता है। लंबे शाफ्ट या ट्यूबलर पार्ट्स का समर्थन करते समय, पेयर यूनिट स्थिर कोएक्सिलिटी बनाए रखते हैं; सिंगल वी-ब्लॉक ऐसी मापने और क्लैंपिंग मांगों को पूरा नहीं कर सकता है।
