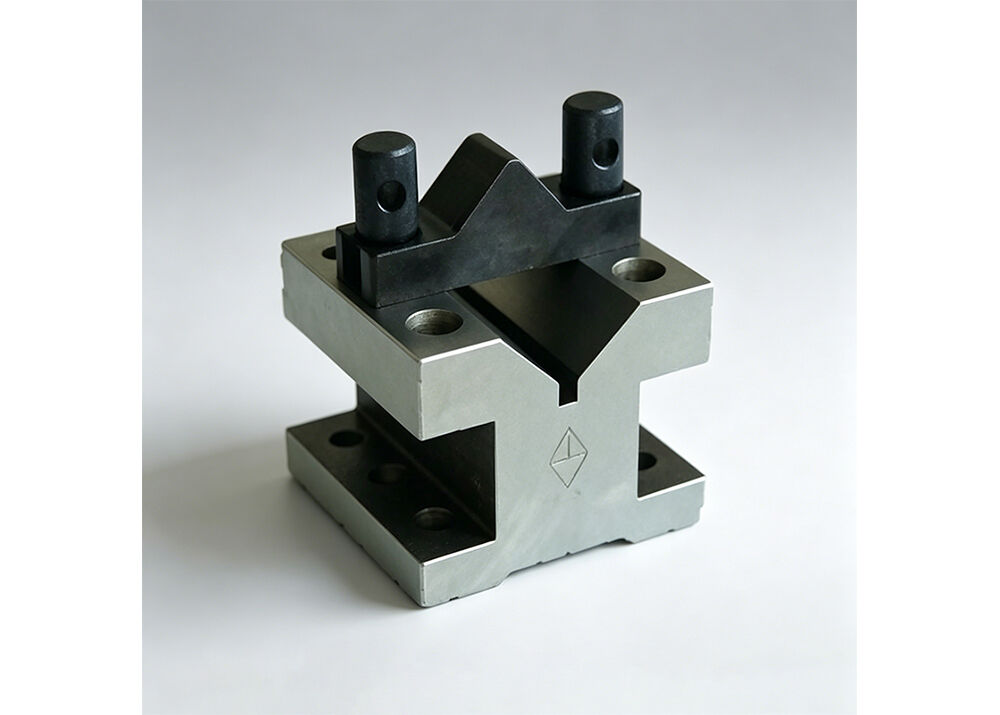

उच्च सटीकता 0.005 मिमी उच्च स्थिरता वी ब्लॉक जिग्स फिक्स्चर मैकेनिकल डिजाइन मशीनिंग वर्कपीस संरेखण और निरीक्षण के लिए
-
प्रमुखता देना
मशीनिंग के लिए उच्च सटीकता वी ब्लॉक
,स्थिर वर्कपीस संरेखण फिक्स्चर
,वारंटी के साथ परिशुद्धता निरीक्षण जिग्स
-
गारंटीएक वर्ष
-
प्रकारचुंबकीय स्टैंड
-
सामग्रीउच्च गुणवत्ता वाला स्टील और HRC55-62 कठोरता
-
रंगकाला
-
विशेषता90° वी-कोण
-
दबाना8-66
-
आयाम (एल × डब्ल्यू × एच)105×105×78मिमी
-
अनुप्रयोगलेआउट, मशीनिंग और निरीक्षण कार्यों के लिए उपयोग किया जाता है
-
पैकेटकागज बॉक्स
-
उत्पत्ति के प्लेसशानक्सी, चीन
-
ब्रांड नामKM
-
प्रमाणनISO DIN GB RoHS
-
मॉडल संख्याकिमी-644-5
-
पैकेजिंग विवरणपेपर बॉक्स 21*12*8 सेमी/टुकड़ा 1.30 किग्रा/टुकड़ा
-
प्रसव के समय15 दिनों के भीतर
-
भुगतान शर्तेंटी/टी, एल/सी, डी/पी, डी/ए, पेपैल, आदि।
-
आपूर्ति की क्षमता50000 टुकड़े/माह
उच्च सटीकता 0.005 मिमी उच्च स्थिरता वी ब्लॉक जिग्स फिक्स्चर मैकेनिकल डिजाइन मशीनिंग वर्कपीस संरेखण और निरीक्षण के लिए
उच्च परिशुद्धता 0.005 मिमी उच्च स्थिरता वी ब्लॉक Jigs यांत्रिक डिजाइन के लिए जुड़नार मशीनिंग वर्कपीस संरेखण और निरीक्षण
विवरण:
वी-ब्लॉक पेशेवर कार्य पकड़ने वाले जुड़नार हैं जो ऑपरेटरों को मशीनिंग और निरीक्षण कार्यों के लिए सुरक्षित रूप से वर्कपीस का पता लगाने और क्लैंप करने में सक्षम बनाते हैं।साइड चेहरे और V संपर्क सतहों पूरी तरह से सटीक जमीन कर रहे हैं, स्थिर, विश्वसनीय और दोहराए जाने योग्य संदर्भ विमान प्रदान करता है ताकि लगातार मशीनिंग और माप परिणाम सुनिश्चित किए जा सकें।
दीर्घकालिक सटीकता बनाए रखने के लिए, वी-ब्लॉक्स को आवधिक निरीक्षण की आवश्यकता होती है। हमारे वी-ब्लॉक्स पूरी तरह से गर्मी से इलाज किए जाते हैं और सटीक मशीनिंग करते हैं, विश्वसनीय कार्यशाला पकड़ उपकरण के रूप में स्थिर प्रदर्शन सुनिश्चित करते हैं।
हस्ताक्षर V-आकार की दोहरी संपर्क सतहों दृढ़ता से गोल पट्टी, ट्यूबलर सामान और शाफ्ट भागों सहित घटकों का समर्थन करते हैं।जो समान रूप से क्लैंपिंग दबाव वितरित करता हैयह समान बल वितरण सटीक पीसने, पीसने, लेआउट मार्किंग और रनआउट परीक्षण के लिए वर्कपीस को एक निश्चित स्थिति में लॉक करता है।
प्रत्येक मिलान-जोड़ी वी ब्लॉक प्रीमियम ग्रेड स्टील से निर्मित है, जो उत्कृष्ट पहनने के प्रतिरोध के लिए एचआरसी 55 62 तक कठोर है। एक मानक 90 डिग्री वी-कोण की विशेषता है और मिलान क्लैंपिंग ब्रैकेट के साथ आपूर्ति की जाती है,हमारे मीट्रिक और इंच विनिर्देश वी-ब्लॉक 0 तक उच्च सटीकता प्राप्त.005 मिमी (0.0002 इंच)
त्वरित विवरणः
1. लेआउट, मशीनिंग और निरीक्षण कार्यों के लिए प्रयोग किया जाता है।
2उच्च गुणवत्ता वाले स्टील और HRC55-62 कठोरता से बना है।
3. 90° वी-कोण.

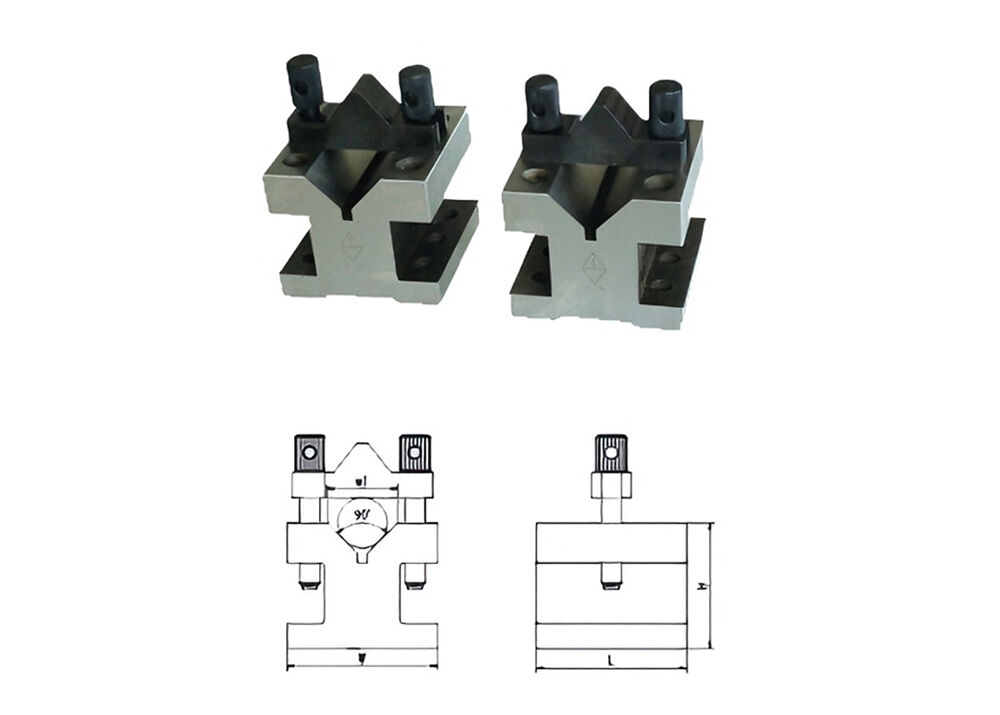

विनिर्देशः
|
आदेश नं. |
आयाम (L×W×H) |
सटीकता |
क्लैंपिंग |
|
KM-644-1 |
45×41×35 मिमी |
0.005 मिमी |
5-35 |
|
KM-644-2 |
70×45×41 मिमी |
0.005 मिमी |
5-42 |
|
KM-644-3 |
70×63×44 मिमी |
0.005 मिमी |
5-46 |
|
KM-644-4 |
125×90×70 मिमी |
0.005 मिमी |
8-60 |
|
KM-644-5 |
105×105×78 मिमी |
0.005 मिमी |
8-66 |
|
KM-644-6 |
60×60×50 मिमी |
0.005 मिमी |
5-34 |
|
KM-644-7 |
35×35×30 मिमी |
0.005 मिमी |
3-16 |
|
KM-644-8 |
1-3/4×2-3/4×1-5/8 |
0.0002" |
5-38 |
|
KM-644-9 |
2-3/4×2-1/2×1-3/4 |
0.0002" |
5-34 |
|
KM-644-10 |
4-7/8×3-1/2×2-3/4 |
0.0002" |
8-66 |
उत्पाद की विशेषताएं:
1सटीक ग्राउंड संदर्भ सतहें
आधार, साइड चेहरे और वी संपर्क सतहों पूरी तरह से सटीक मशीनिंग कर रहे हैं, स्थिर, दोहराया संदर्भ प्रदान
लेआउट के लिए विमानमशीनिंग और निरीक्षण कार्य।
2अनुकूलित वी-आकार क्लैंपिंग डिजाइन
मानक 90° दोहरी V संपर्क चेहरे समान रूप से क्लैंपिंग बल वितरित, मजबूती से गोल सलाखों, शाफ्ट और ट्यूबलर को सुरक्षित
काम के टुकड़ेपरीक्षण और प्रसंस्करण के दौरान स्थिर स्थिति में।
3उच्च कठोरता और लंबी सेवा जीवन
प्रीमियम इस्पात से निर्मित और एचआरसी 55-62 के लिए गर्मी से इलाज किया गया, उत्कृष्ट पहनने के प्रतिरोध प्रदान करता है
दीर्घकालिक भारीकार्यशाला उपयोग।

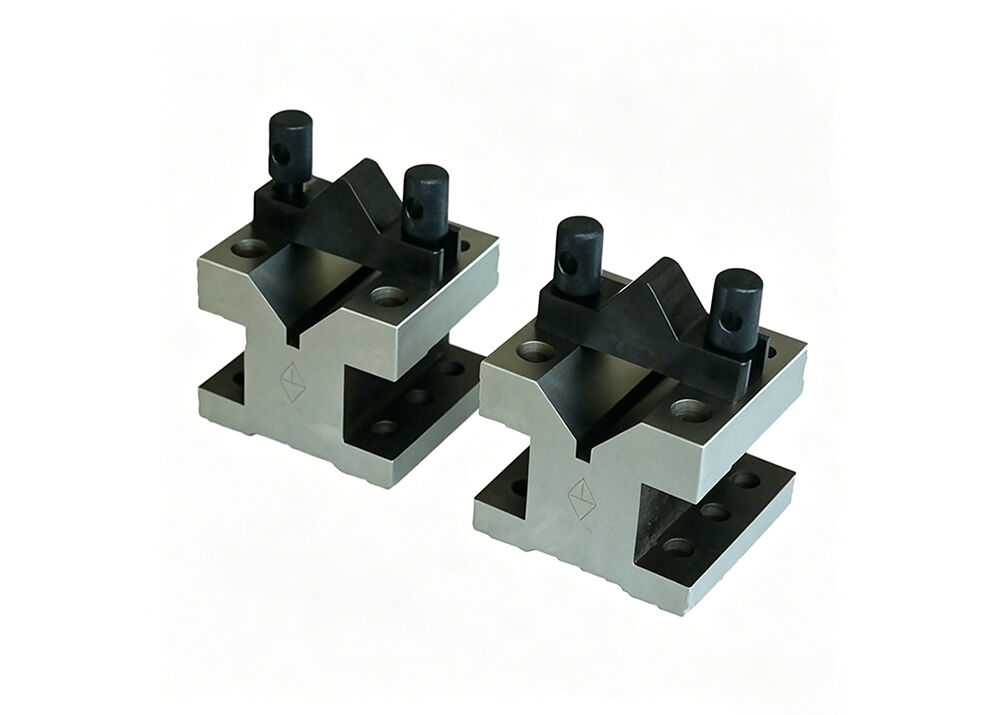

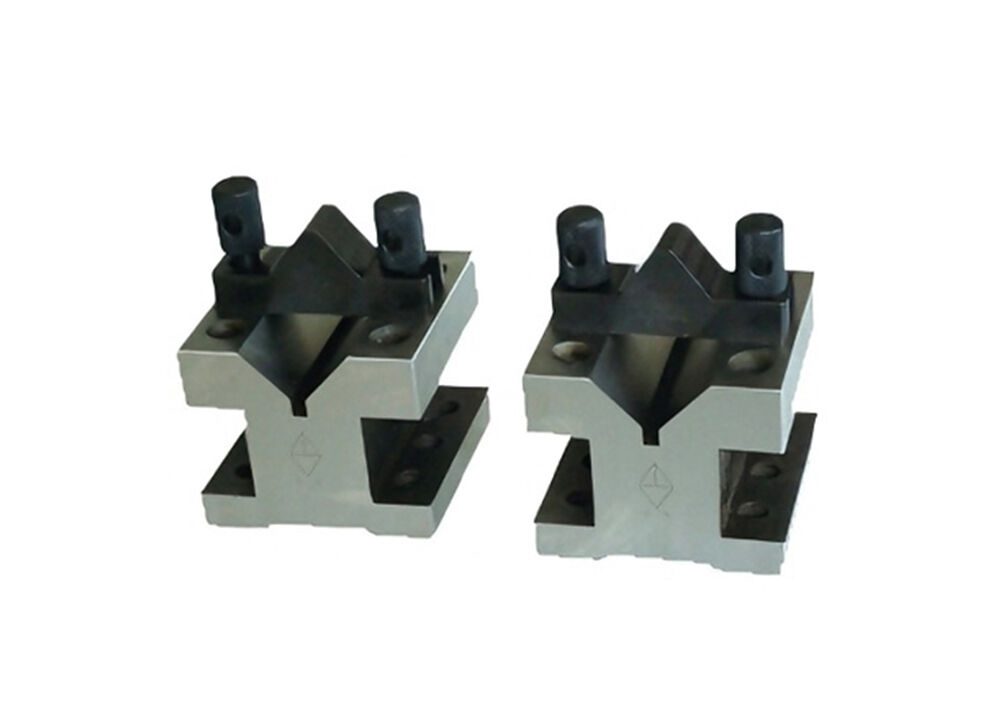

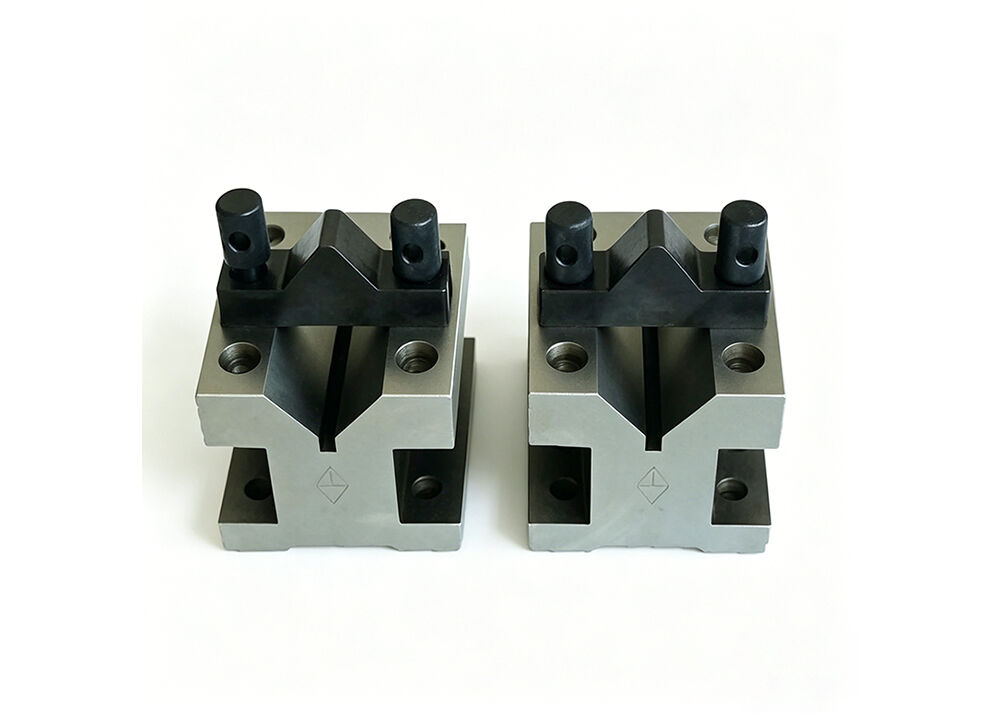

4.Clamps के साथ मिलान जोड़े के रूप में आपूर्ति की
पूर्ण सेट में जोड़े गए वी-ब्लॉक और मिलान clamping brackets शामिल हैं। मीट्रिक और इंच आयाम विनिर्देश
कवरकाम के टुकड़े के आकार की एक विस्तृत श्रृंखला।
5सटीक माप के लिए व्यापक अनुप्रयोग
शाफ्ट रनआउट परीक्षण, पेट्रोलियम पाइप निरीक्षण, लेआउट अंकन, पीसने, पीसने और
मशीनरी एवं माप विज्ञान प्रयोगशालाओं में गुणवत्ता नियंत्रण।
अनुप्रयोग:
प्रश्न 1: वी-ब्लॉक्स के लिए सटीक ग्राउंड सतहों का महत्व क्यों है?
A: आधार, साइड फेस और V संपर्क सतह पूरी तरह से सटीक ग्राउंड हैं। वे स्थिर और दोहराए जाने योग्य संदर्भ विमान बनाते हैं जो लेआउट के लिए सुसंगत मशीनिंग और माप परिणामों की गारंटी देते हैं,मशीनिंग और निरीक्षण कार्य.
Q2: क्या वे मिलान जोड़े के रूप में आते हैं और क्लैंप शामिल हैं?
A: हाँ. वे मिलान-जोड़ी V-ब्लॉक के साथ मिलान clamping brackets के रूप में आपूर्ति कर रहे हैं। विभिन्न workpiece आकार फिट करने के लिए मीट्रिक और इंच विनिर्देश उपलब्ध हैं।
प्रश्न 3: इन वी-ब्लॉकों की सटीकता का स्तर क्या हो सकता है?
A: हमारे सटीक स्टील V-ब्लॉक 0.005 मिमी (0.0002 इंच) तक उच्च सटीकता प्राप्त करते हैं, जो माप विज्ञान और उच्च-सटीक मशीनिंग के लिए सख्त सटीकता आवश्यकताओं को पूरा करते हैं।
