प्रमुखता देना
एपीआई एनसी70 धागा गेज
,पेशेवर ग्रेड धागा गेज
,एपीआई क्रमांकित कनेक्शन गेज
-
गारंटीएक वर्ष
-
मापएपीआई क्रमांकित कनेक्शन (एनसी) थ्रेड गेज
-
मानकएपीआई युक्ति 7-2
-
सामग्रीजीसीआर15
-
लागू माध्यमकीचड़, पानी, प्राकृतिक गैस
-
शंकु1:4
-
धागे के स्वरूप का निरीक्षण किया गयावी-0.038आर
-
स्वनिर्धारितस्वीकार्य
-
उत्पत्ति के प्लेसशानक्सी, चीन
-
ब्रांड नामKM
-
प्रमाणनISO DIN GB RoHS
-
प्रसव के समय15 दिनों के भीतर
-
भुगतान शर्तेंटी/टी, एल/सी, डी/पी, डी/ए, वेस्टर्न यूनियन, पेपैल, मनी ग्राम
-
आपूर्ति की क्षमता50000 टुकड़े/माह

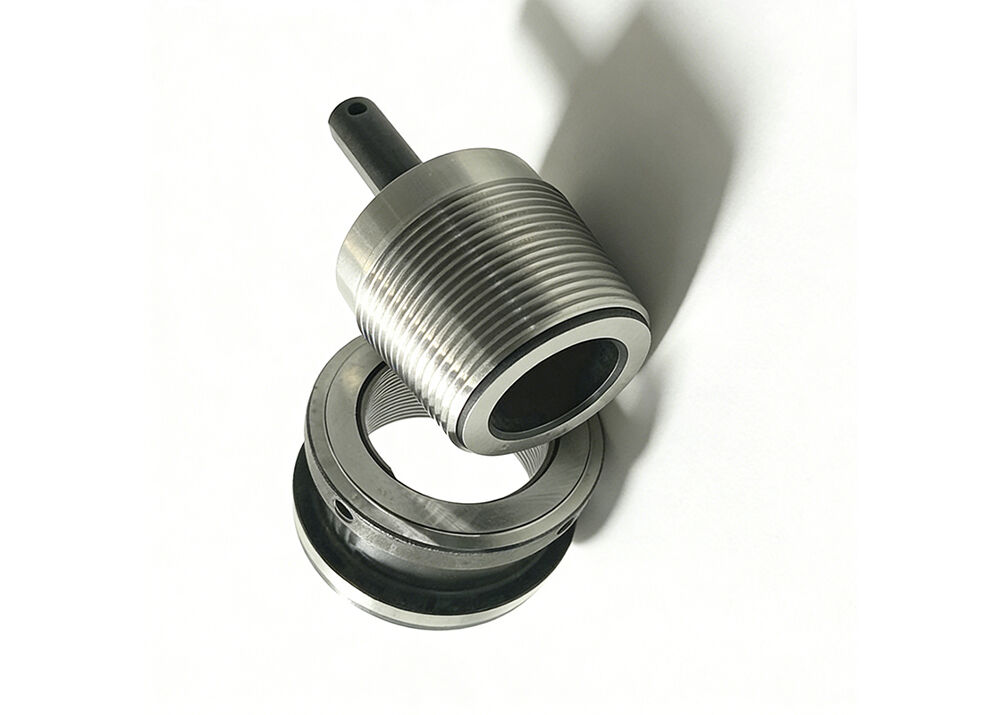

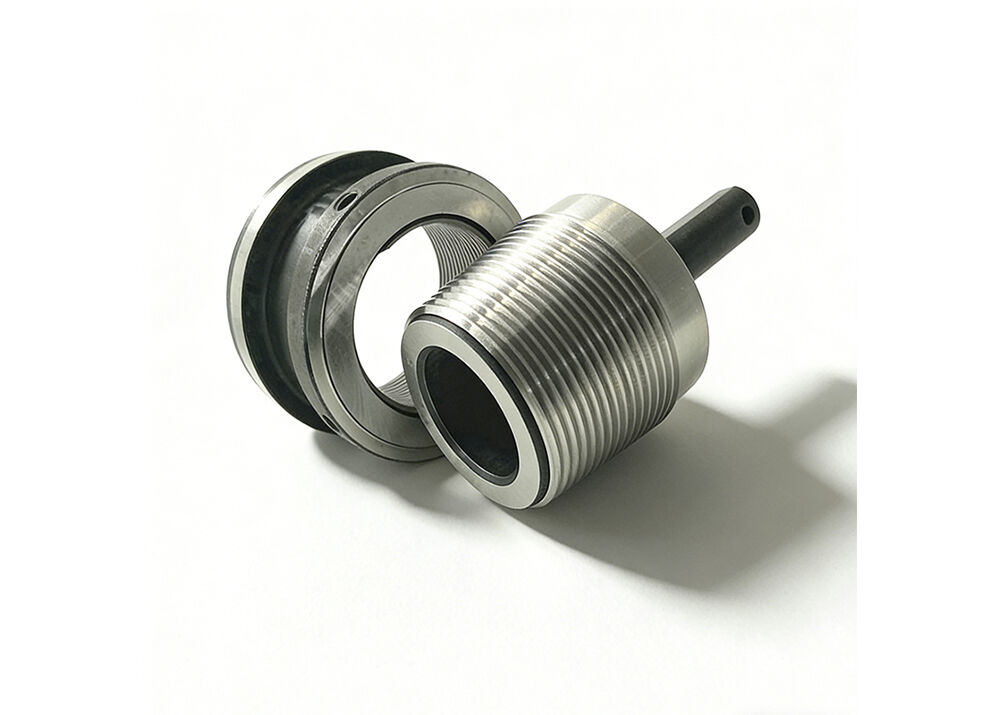

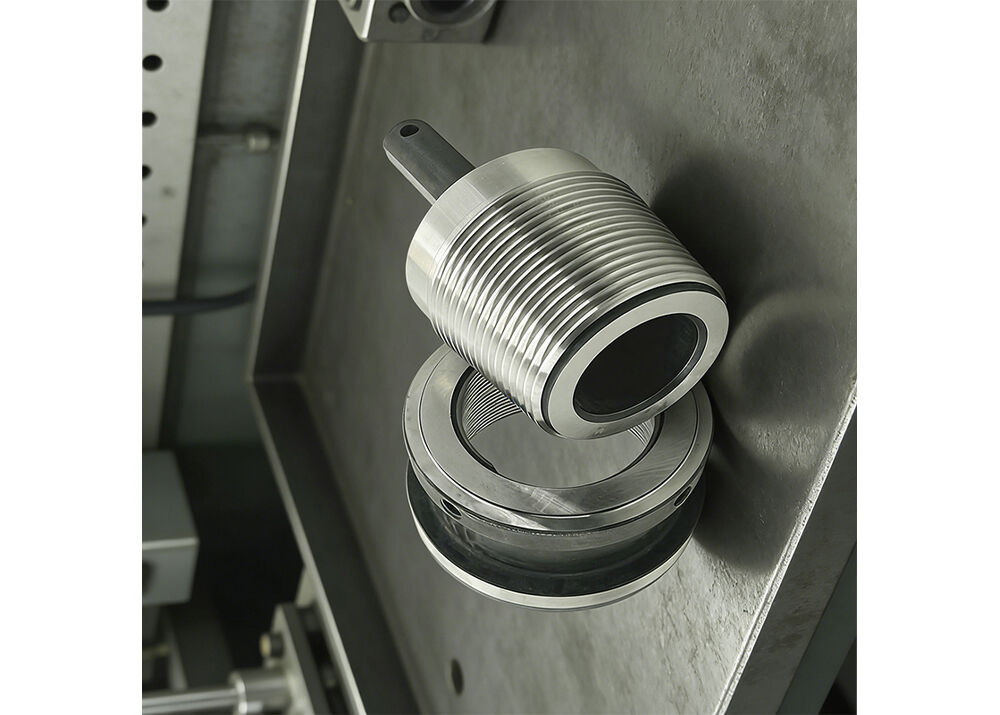

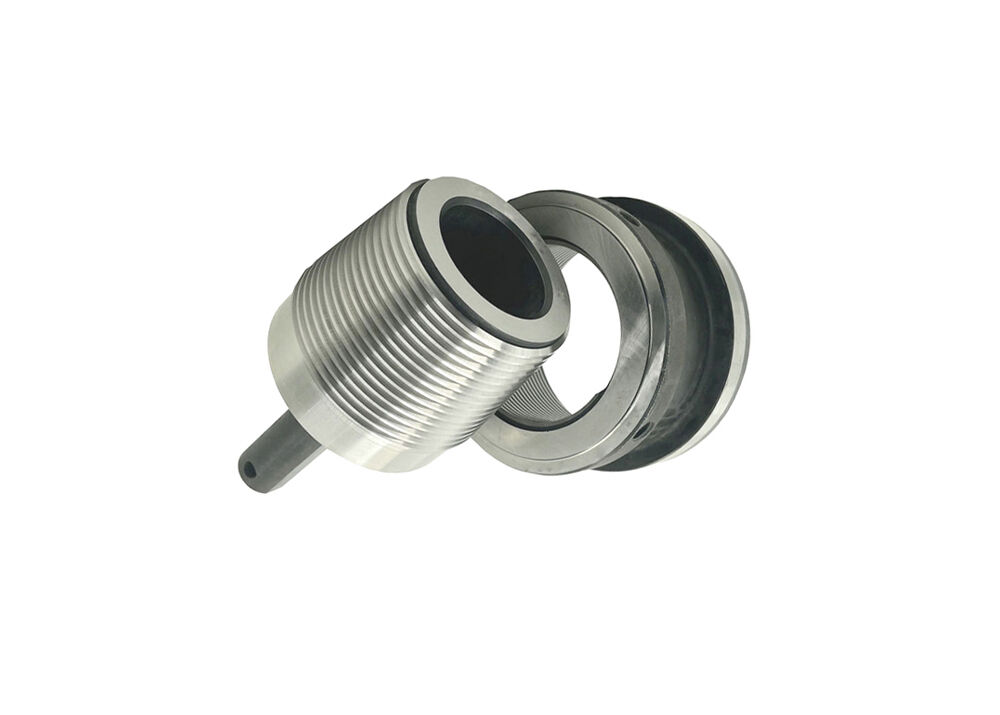

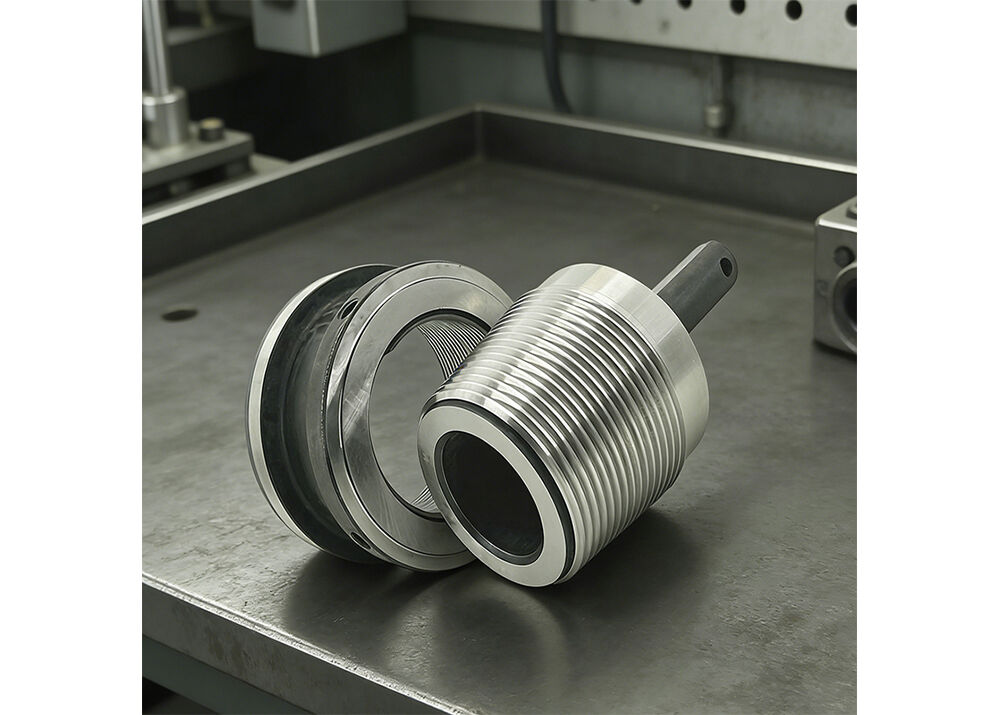

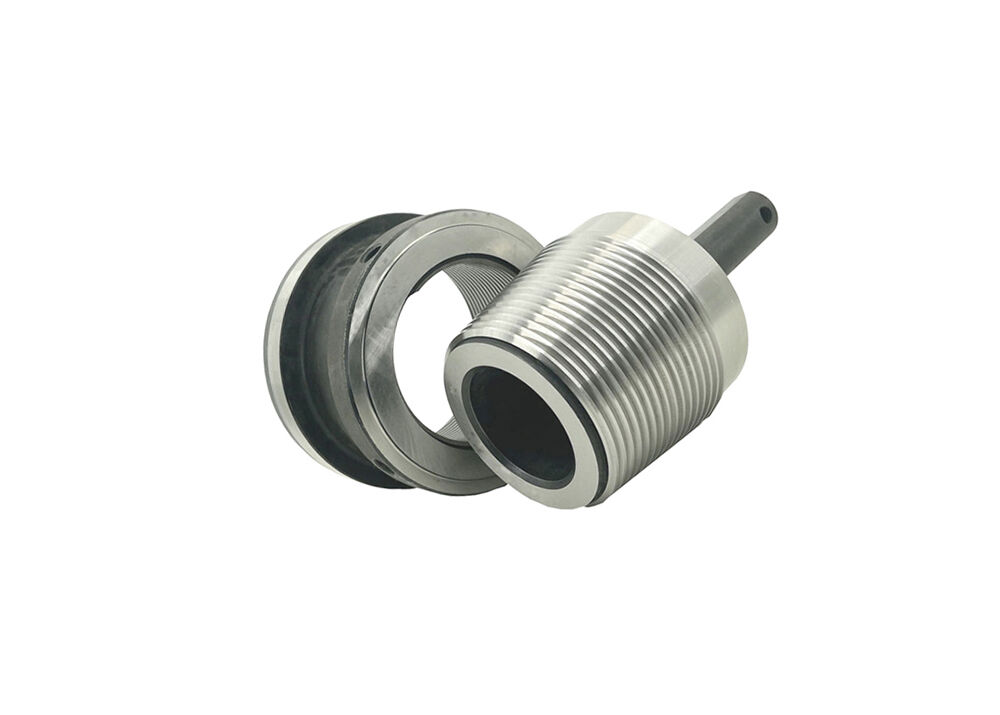

पेशेवर ग्रेड एपीआई क्रमांकित कनेक्शन ((NC70) धागा गेज
प्रोफेशनल ग्रेड एपीआई नंबर्ड कनेक्शन्स (NC70) थ्रेड गेज
विवरण:
एपीआई स्पेसिफिकेशन 7-2 NC70 नंबर्ड कनेक्शन थ्रेड गेज पेशेवर रोटरी शोल्डर्ड कनेक्शन मापने वाले उपकरण हैं जो एपीआई स्पेसिफिकेशन 7-2 मानक के अनुपालन में सख्ती से निर्मित होते हैं।
नंबर्ड कनेक्शन गेज का उपयोग ड्रिल पाइप, ड्रिल कॉलर और अन्य तेल क्षेत्र ड्रिलिंग घटकों के थ्रेड आयाम निरीक्षण और सहनशीलता सत्यापन के लिए किया जाता है।
पेट्रोलियम मशीनरी, ओटीसीजी और ड्रिल टूल निर्माण संयंत्रों, तेल क्षेत्र सेवा उद्यमों और तीसरे पक्ष के परीक्षण प्रयोगशालाओं में व्यापक रूप से उपयोग किया जाता है।
नंबर्ड कनेक्शन्स रोटरी शोल्डर थ्रेड वर्किंग/मास्टर रिंग और प्लग गेज GCr15 टूल स्टील से बने होते हैं जिनकी कठोरता 60-63HRC तक पहुँचती है, जो उच्च घर्षण प्रतिरोध, स्थिर आयामी सटीकता और लंबे सेवा जीवन प्रदान करते हैं। प्रत्येक गेज का पूरी तरह से निरीक्षण किया जाता है और शिपमेंट से पहले आधिकारिक अंशांकन प्रमाण पत्र के साथ आपूर्ति की जाती है।
उपलब्ध वेरिएंट: वर्किंग गेज या मास्टर गेज; रिंग गेज, प्लग गेज या पूर्ण रिंग और प्लग गेज सेट। कुछ संबंधित थ्रेड आकार लेगेसी IF ड्रिल स्ट्रिंग कनेक्शन के साथ इंटरचेंजेबल हैं।
त्वरित विवरण:
1. मानक: एपीआई स्पेसिफिकेशन 7-2
2. सामग्री: GCr15
3. कठोरता: 60-63HRC
4. अंशांकन प्रमाण पत्र के साथ आता है
ऑर्डर करते समय, कृपया निम्नलिखित जानकारी निर्दिष्ट करें:
1. कनेक्शन का प्रकार और आकार
2. मास्टर गेज या वर्किंग गेज
3. रिंग या प्लग या सेट
विनिर्देश:
नंबर स्टाइल गेज
| आकार | निरीक्षित थ्रेड का रूप | प्रति 25.4 मिमी पिच | टेपर | कोण का रूप | मूल पिच व्यास |
| NC10 | V-0.055 | 4.233(6) | 1:8 | 60° | 27.000 |
| NC12 | V-0.055 | 4.233(6) | 1:8 | 32.131 | |
| NC13 | V-0.055 | 4.233(6) | 1:8 | 35.331 | |
| NC16 | V-0.055 | 4.233(6) | 1:8 | 40.869 | |
| NC23 | V-0.038R | 6.350(4) | 1:6 | 59.817 | |
| NC26(2 3/8 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 67.767 | |
| NC31(2 7/8 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 80.848 | |
| NC35 | V-0.038R | 6.350(4) | 1:6 | 89.687 | |
| NC38(3 1/2 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 96.723 | |
| NC40(4 FH) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 103.429 | |
| NC44 | V-0.038R | 6.350(4) | 1:6 | 112.192 | |
| NC46(4 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 117.500 | |
| NC50(4 1/2 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 128.059 | |
| NC56 | V-0.038R | 6.350(4) | 1:4 | 142.646 | |
| NC61 | V-0.038R | 6.350(4) | 1:4 | 156.921 | |
| NC70 | V-0.038R | 6.350(4) | 1:4 | 179.146 | |
| NC77 | V-0.038R | 6.350(4) | 1:4 | 196.621 |
पैकिंग और शिपिंग:
कंपनी प्रोफाइल:
अनुप्रयोग:
NC70 नंबर्ड कनेक्शन वर्किंग गेज मुख्य रूप से पेट्रोलियम तेल और गैस उद्योग में उपयोग किए जाते हैं।
सावधानियां:
1. गेज की कार्यशील सतह को हाथों से छूने की अनुमति नहीं है, ताकि जंग न लगे।
2. नियमित रूप से निरीक्षण करें कि कोई क्षति, जंग या विकृति तो नहीं है। यदि आपको पता चलता है कि गेज में जंग लगना शुरू हो गया है,
आपको इसे गैसोलीन में डालना चाहिए और कुछ समय के लिए भिगोना चाहिए, फिर इसे बाहर निकालना चाहिए और सावधानी से पोंछना चाहिए, और जंग-रोधी तेल लगाना चाहिए।
3. दो गेज की कार्यशील सतहों को एक साथ न सहेजें, अन्यथा दो कार्यशील सतहें
एक-दूसरे से चिपक जाएंगी, और बाहरी बल द्वारा अलग होने पर गेज अनावश्यक रूप से क्षतिग्रस्त हो जाएगा।
4. थ्रेडेड गेज का उपयोग करने के बाद, इसे साफ पोंछना चाहिए और सूखी स्थिति में संग्रहित करना चाहिए।
अक्सर पूछे जाने वाले प्रश्न:
1. एपीआई स्पेसिफिकेशन 7-2 NC थ्रेड गेज का उपयोग किस लिए किया जाता है?
यह एपीआई स्पेसिफिकेशन 7-2 के अनुपालन में एक रोटरी शोल्डर्ड कनेक्शन मापने वाला उपकरण है, जिसका उपयोग ड्रिल पाइप, ड्रिल कॉलर और अन्य ड्रिलिंग घटकों के थ्रेड आयाम और सहनशीलता निरीक्षण के लिए किया जाता है। पेट्रोलियम मशीनरी, ड्रिल टूल कारखानों, तेल क्षेत्र सेवा फर्मों और तीसरे पक्ष की प्रयोगशालाओं में व्यापक रूप से उपयोग किया जाता है।
2. गेज किस सामग्री और कठोरता के हैं?
GCr15 टूल स्टील से बने, कठोरता 60-63HRC। अच्छी घर्षण प्रतिरोध, स्थिर सटीकता और लंबे सेवा जीवन की सुविधाएँ।
3. आप किस प्रकार के NC थ्रेड गेज प्रदान करते हैं?
हम मास्टर गेज और वर्किंग गेज की आपूर्ति करते हैं, जो रिंग गेज, प्लग गेज या पूर्ण रिंग और प्लग सेट के रूप में उपलब्ध हैं। कुछ NC आकार पुराने IF ड्रिल स्ट्रिंग कनेक्शन के साथ इंटरचेंजेबल हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
