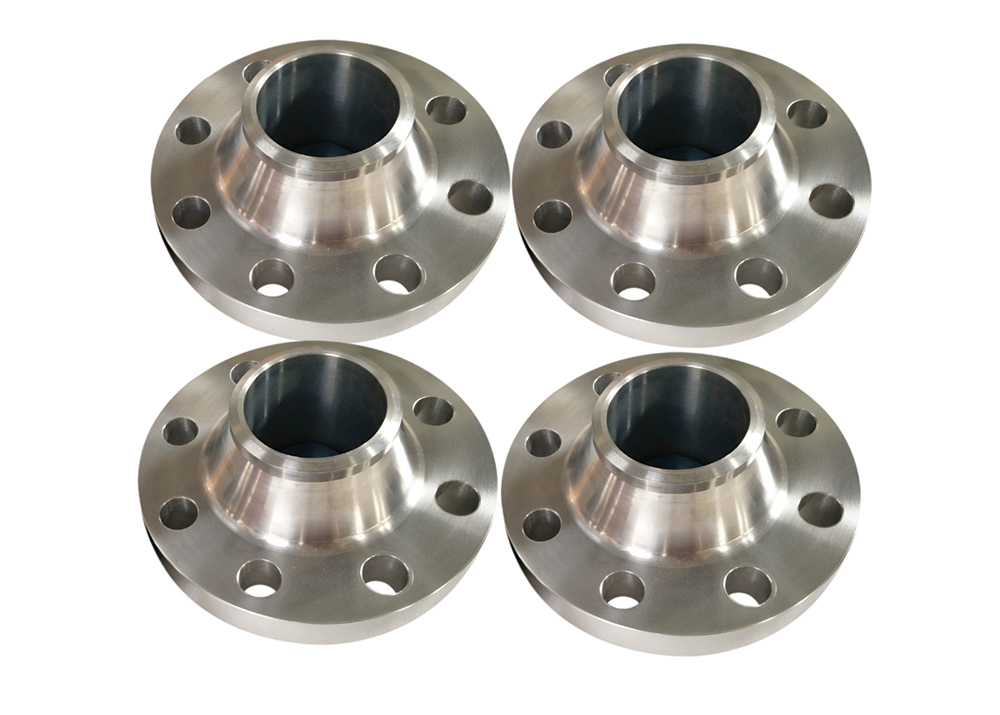

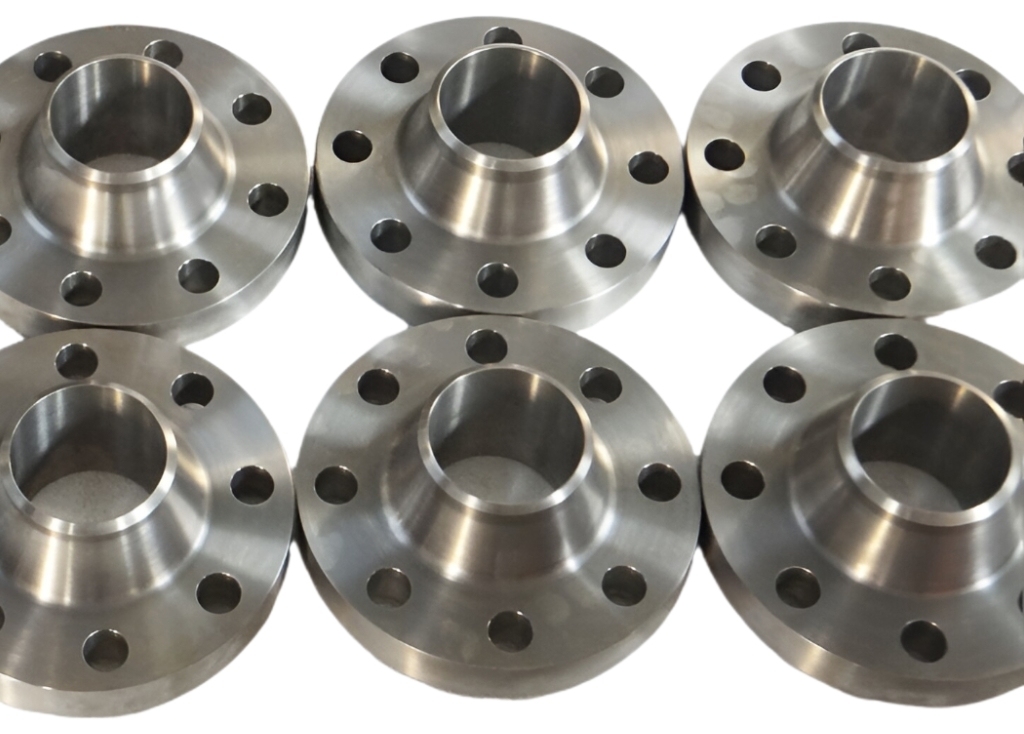

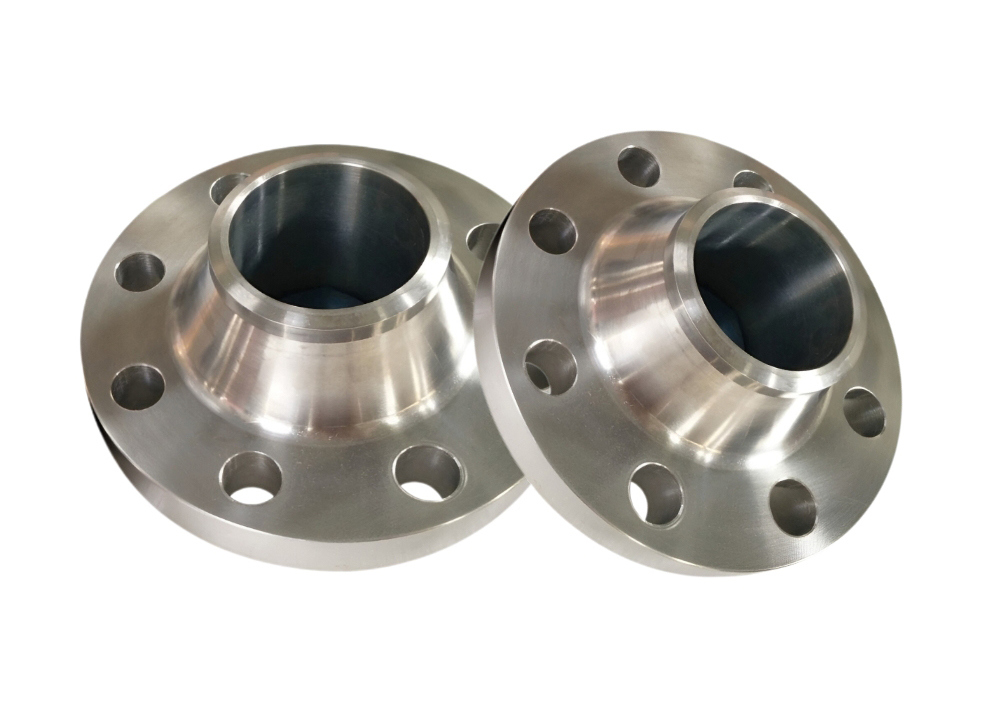

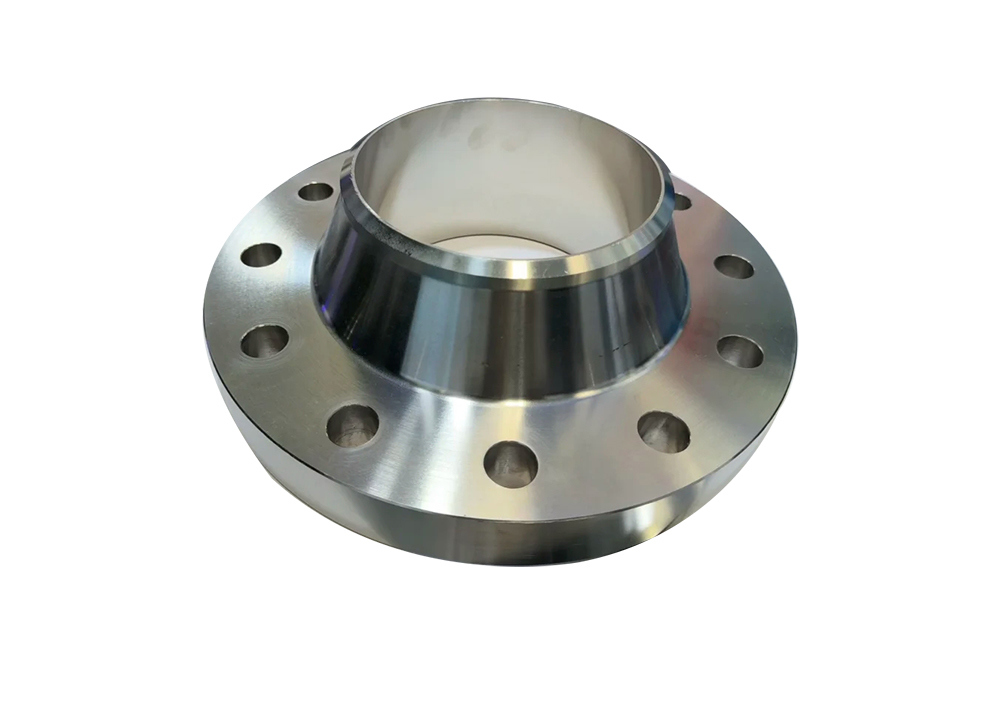

उच्च दबाव अनुप्रयोगों के लिए एन5 टेक्निक प्रीमियम टाइटेनियम वेल्ड नेक फ्लैंज

नाममात्र आयाम

बाहरी व्यास
ए

कनेक्शन का आकार

फ्लैंज की मोटाई
सी

फ्लैंज गर्दन बड़ा अंत
एन

फ्लैंज का आंतरिक व्यास
बी

फ्लैंज की ऊंचाई
H

डीएन

एनपीएस

स्टील पाइप का बाहरी व्यास
D

बोल्ट छेद के मध्य वृत्त का व्यास
क

बोल्ट छेद
व्यास
L

बोल्ट
थ

बोल्ट छेद की संख्या
n ((pc)

15

आधा

21.3

90

60.3

16

एम14

4

9.6

30

15.5

46

20

3/4

26.9

100

69.9

16

एम14

4

11.2

38

21

51

25

1

33.7

110

79.4

16

एम14

4

12.7

49

27

54

32

1-1/4

42.4

115

88.9

16

एम14

4

14.3

59

35

56

40

1-1/2

48.3

125

98.4

16

एम14

4

15.9

65

41

60

50

2

60.3

150

120.7

18

एम16

4

17.5

78

52

62

65

2-1/2

76.1

180

139.7

18

एम16

4

20.7

90

66

68

80

3

88.9

190

152.4

18

एम16

4

22.3

108

77.5

68

100

4

114.3

230

190.5

18

एम16

8

22.3

135

101.5

75

125

5

139.7

255

215.9

22

एम20

8

22.3

164

127

87

150

6

168.3

280

241.3

22

एम20

8

23.9

192

154

87

200

8

219.1

345

298.5

22

एम20

8

27.0

246

203

100

250

10

273

405

362.0

26

M24

12

28.6

305

255

100

300

12

323.9

485

431.8

26

M24

12

30.2

365

303.5

113

350

14

355.6

535

476.3

30

M27

12

33.4

400
