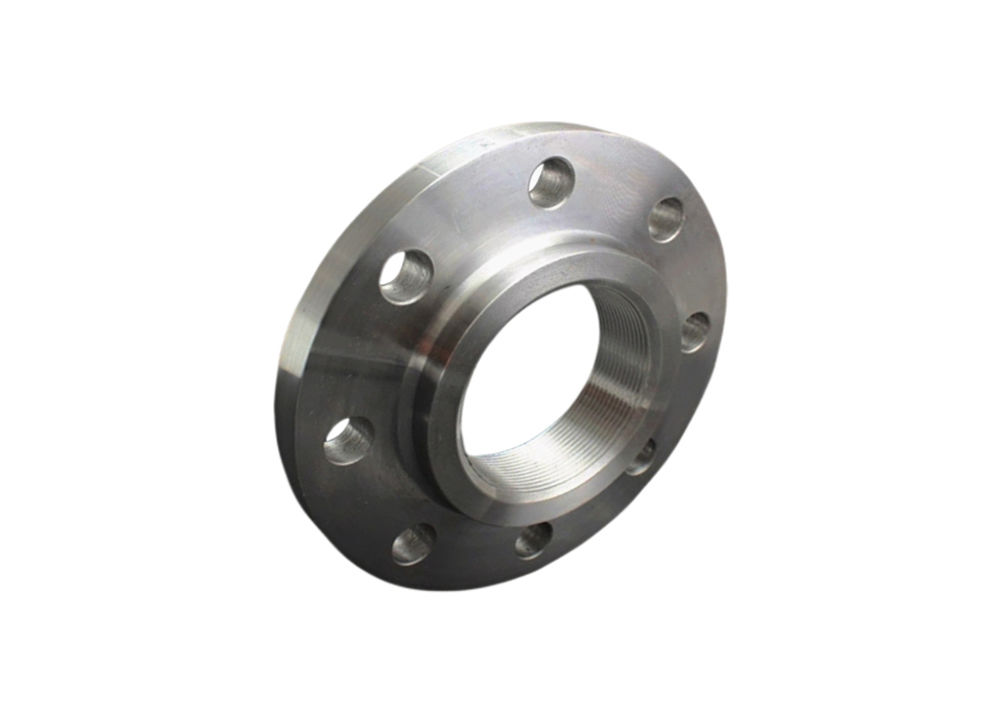

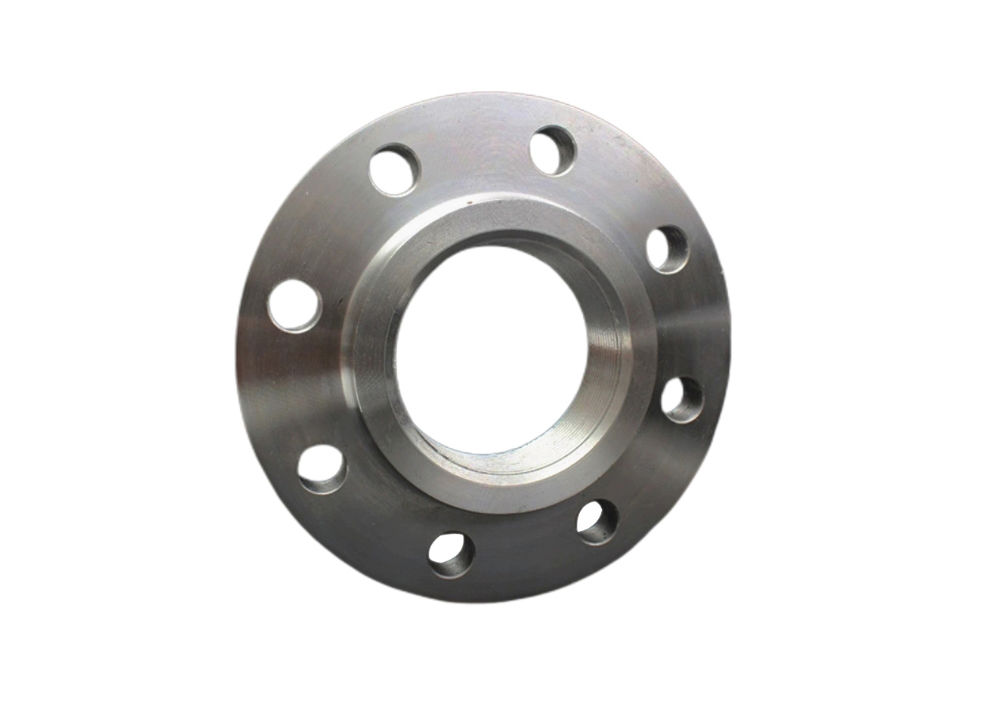

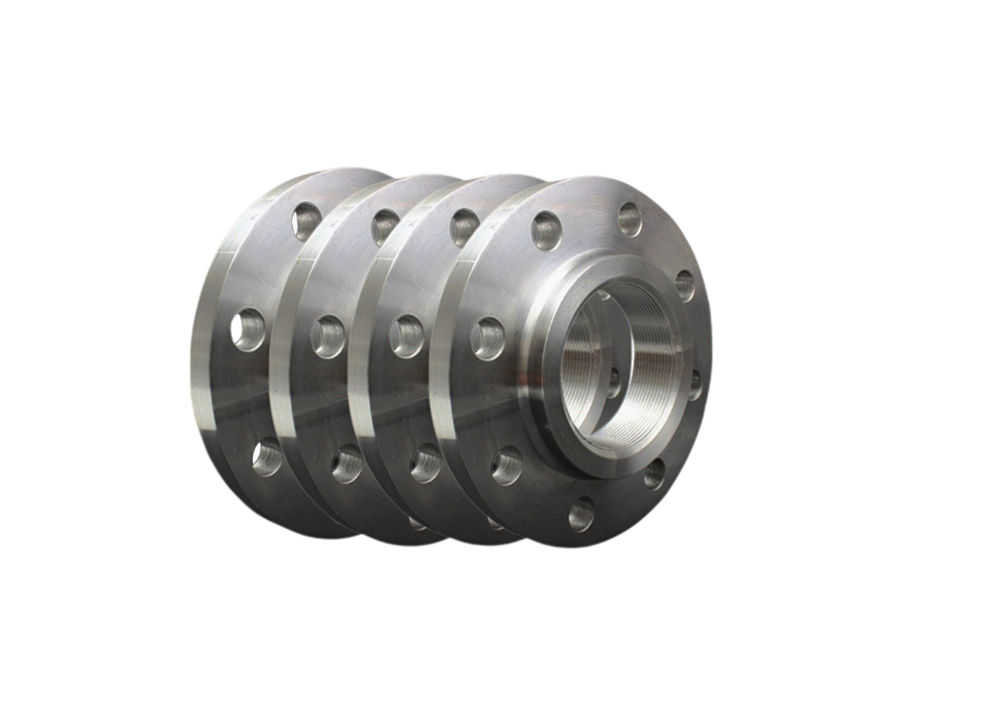

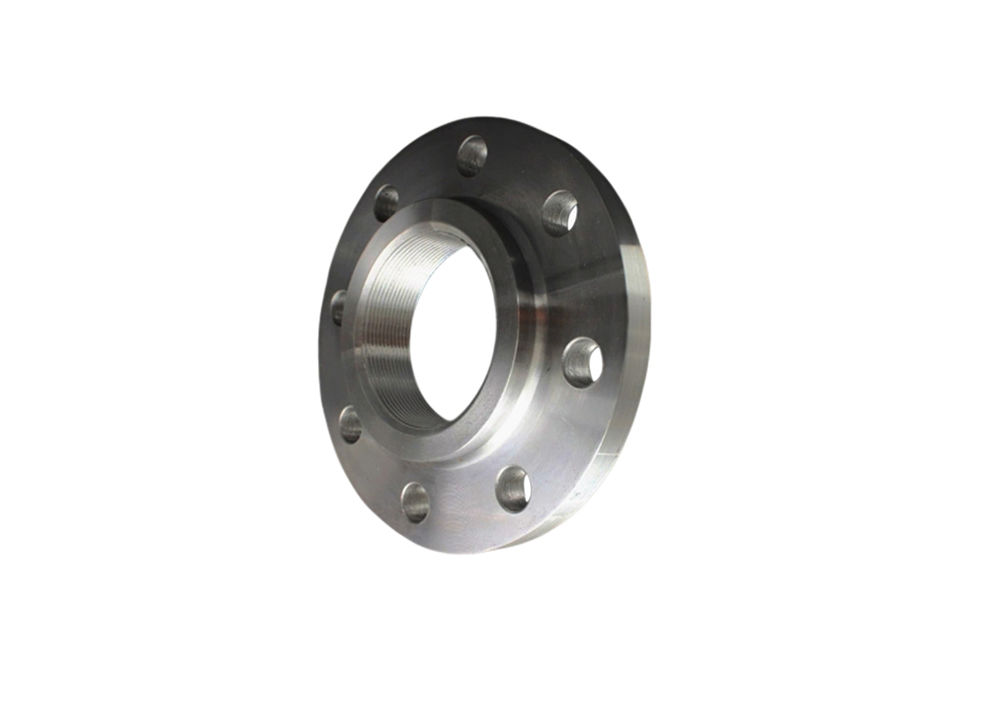

टाइटेनियम थ्रेडेड फ्लैंज NPS 1/2-6 क्लास 150 फोर्ज्ड RF/FF
-
प्रमुखता देना
टाइटेनियम थ्रेडेड फ्लैंज NPS 1/2
,क्लास 150 टाइटेनियम फोर्ज्ड फ्लैंज
,टाइटेनियम RF/FF फ्लैंज NPS 6
-
सामग्री पदनामTA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 आदि
-
आकारएनपीएस 1/2-एनपीएस 6
-
OEM/ODMउपलब्ध
-
दबावकक्षा 150, क्लास 300
-
प्रौद्योगिकीजाली
-
सीलिंग सतहआरएफ, एफएफ
-
उत्पत्ति के प्लेसशानक्सी, चीन
-
ब्रांड नामVOTECH
-
प्रमाणनASME,ANSI
-
मॉडल संख्याclass150
-
पैकेजिंग विवरणनिर्यात मानक लकड़ी के मामले, या अनुकूलित किया जा सकता है
-
प्रसव के समय7-15 दिन
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, मनीग्राम, वेस्टर्न यूनियन, टी/टी
-
आपूर्ति की क्षमता100ton/महीना
टाइटेनियम थ्रेडेड फ्लैंज NPS 1/2-6 क्लास 150 फोर्ज्ड RF/FF
जाली और सीएनसी मशीनी टाइटेनियम थ्रेडेड निकला हुआ किनारा पाइप फिटिंग
टाइटेनियम थ्रेडेड फ्लैंग्स पाइप एंड फिटिंग हैं जो गैर-फेरस टाइटेनियम या टाइटेनियम मिश्र धातुओं से बने होते हैं। वे वेल्डिंग के बजाय थ्रेडेड कनेक्शन का उपयोग करते हैं, पाइप थ्रेड बनाने के लिए निकला हुआ किनारा मशीनीकृत के आंतरिक बोर का उपयोग करते हैं। लाभों में स्थापना और रखरखाव में आसानी शामिल है, और वे पाइपिंग सिस्टम के लिए उपयुक्त हैं जहां वेल्डिंग की अनुमति नहीं है, विशेष रूप से कम दबाव वाले वातावरण में।
टाइटेनियम मिश्र धातु थ्रेडेड फ्लैंग्स एनपीएस 1/2 से एनपीएस 6 तक के आकार में उपलब्ध हैं, और कस्टम डिजाइन ग्राहक विनिर्देशों या चित्र के आधार पर भी उपलब्ध हैं। हमारे टाइटेनियम फ्लैंग्स हमारे वैश्विक ग्राहकों की विविध आवश्यकताओं को पूरा करने के लिए ASME अंतर्राष्ट्रीय मानकों के अनुसार सख्त रूप में निर्मित हैं।
टाइटेनियम थ्रेडेड पाइप फ्लैंग्स का उपयोग व्यापक रूप से रासायनिक प्रसंस्करण, पेट्रोलियम रिफाइनिंग, अपतटीय इंजीनियरिंग, बिजली उत्पादन, फार्मास्यूटिकल्स और खाद्य प्रसंस्करण जैसे उद्योगों में पाइपिंग सिस्टम में किया जाता है। वे विशेष रूप से हाइड्रोक्लोरिक एसिड, सल्फ्यूरिक एसिड और समुद्री जल जैसे अत्यधिक संक्षारक मीडिया को संभालने के लिए अच्छी तरह से अनुकूल हैं। टाइटेनियम का उच्च संक्षारण प्रतिरोध इसे कठोर वातावरण में संरचनात्मक अखंडता और सीलिंग विश्वसनीयता को बनाए रखने की अनुमति देता है, जो रखरखाव की लागत को कम करता है और उपकरण जीवन का विस्तार करता है। इसके अलावा, पारंपरिक स्टेनलेस स्टील या कार्बन स्टील के फ्लैंग्स की तुलना में, टाइटेनियम फ्लैंग्स कम वजन प्रदान करते हैं, जिससे वे वजन में कमी की आवश्यकता वाले उच्च-अंत अनुप्रयोगों के लिए मूल्यवान हो जाते हैं।
उत्पाद विनिर्देश
- मानक:ASME, ANSI
- सामग्री पदनाम:TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 ETC आदि।
- आकार:एनपीएस 1/2-एनपीएस 6
- OEM और ODM:उपलब्ध
- दबाव:कक्षा 150, कक्षा 300
- Technics:जाली
- सीलिंग सतह:आरएफ, एफएफ
- प्रकार:थ्रेडेड निकला हुआ किनारा
- पैकेजिंग:निर्यात मानक लकड़ी के मामले, या अनुकूलित किया जा सकता है
- आवेदन पत्र:पेट्रोलियम, केमिकल, शिपबिल्डिंग, फार्मास्युटिकल, मेटाल्योरजी, मशीनरी, स्टैम्पिंग एल्बो, फूड और अन्य उद्योग
कक्षा 150 (मिमी) आयामी विनिर्देश
|
नाममात्र आयाम |
स्टील पाइप का बाहरी व्यास |
संबंध आकार |
निकला हुआ मोटा किनारा |
निकला हुआ किनारा गर्दन का बड़ा छोर |
निकला हुआ किनारा ऊंचाई |
पाइप थ्रेड स्पेसिफिकेशन आरसी या एनपीटी |
|||||
|
डीएन |
एनपीएस |
निकला हुआ बाहरी व्यास |
बोल्ट छेद के केंद्रीय सर्कल का व्यास |
बोल्ट होल व्यास |
पेंच |
बोल्ट छेद की संख्या |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
एम 14 |
4 |
9.6 |
30 |
14 |
1/2 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
एम 14 |
4 |
11.2 |
38 |
14 |
3/4 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
एम 14 |
4 |
12.7 |
49 |
16 |
1 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
एम 14 |
4 |
14.3 |
59 |
19 |
1-1/4 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
एम 14 |
4 |
15.9 |
65 |
21 |
1-1/2 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
24 |
2 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
27 |
2-1/2 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
29 |
3 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
32 |
4 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
2.3 |
164 |
35 |
5 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
38 |
6 |
अक्सर पूछे जाने वाले प्रश्नों
1। संक्षारण प्रतिरोध के संदर्भ में टाइटेनियम थ्रेडेड निकला हुआ किनारा के उत्कृष्ट प्रदर्शन क्या हैं?
टाइटेनियम थ्रेडेड फ्लैंग्स में संक्षारक मीडिया जैसे समुद्री जल और क्लोराइड आयनों के लिए बेहद मजबूत प्रतिरोध है। उनका संक्षारण प्रतिरोध स्टेनलेस स्टील और कार्बन स्टील से अधिक है, और वे विशेष रूप से मरीन और रासायनिक उद्योगों जैसे कठोर वातावरण के लिए उपयुक्त हैं।
2। क्या टाइटेनियम थ्रेडेड फ्लैंग्स को अतिरिक्त एंटी-रस्ट उपायों की आवश्यकता है?
कोई ज़रुरत नहीं है। टाइटेनियम थ्रेडेड फ्लैंग्स का उपयोग लंबे समय तक कोटिंग या कैथोडिक सुरक्षा के बिना किया जा सकता है, जंग के जोखिम से बचने और रखरखाव की आवश्यकताओं को काफी कम करने से।
3। टाइटेनियम फ्लैंग्स का हल्का फायदा कहाँ झूठ बोलता है?
टाइटेनियम में स्टील के करीब एक ताकत है, लेकिन इसका घनत्व स्टील का केवल 60% है, जो इसे उच्च लोड-असर क्षमता को बनाए रखते हुए एयरोस्पेस और शिपबिल्डिंग जैसे क्षेत्रों में उपकरणों के वजन को काफी कम करने में सक्षम बनाता है।
4। टाइटेनियम निकला हुआ किनारा कम तापमान वाले वातावरण में कैसा प्रदर्शन करता है?
टाइटेनियम फ्लैंग्स अभी भी अल्ट्रा-कम तापमान वातावरण (जैसे तरल नाइट्रोजन और तरल ऑक्सीजन) में उत्कृष्ट क्रूरता बनाए रख सकते हैं, जिससे उन्हें क्रायोजेनिक इंजीनियरिंग के लिए एक आदर्श विकल्प बन जाता है।
5। टाइटेनियम के उच्च तापमान प्रतिरोध कैसे है?
टाइटेनियम मिश्र धातु (जैसे TA2 और TA9) 300-500 ℃ के उच्च तापमान पर स्थिर यांत्रिक गुणों को बनाए रख सकते हैं, और कुछ सामग्रियों को थोड़े समय के लिए उच्च तापमान का सामना भी कर सकते हैं।
6। टाइटेनियम फ्लैंग्स उच्च तापमान ऑक्सीकरण का विरोध कैसे करते हैं?
उच्च तापमान पर, एक घने ऑक्साइड फिल्म टाइटेनियम की सतह पर बनती है, जो ऑक्सीजन को प्रभावी ढंग से अलग कर सकती है और सामग्री के आगे ऑक्सीकरण को रोक सकती है।
7। टाइटेनियम की सेवा जीवन स्टेनलेस स्टील की तुलना में अधिक समय तक क्यों है?
संक्षारक वातावरण में, टाइटेनियम फ्लैंग्स का जीवनकाल स्टेनलेस स्टील के दस गुना से अधिक हो सकता है, और उन्हें लगभग कोई रखरखाव की आवश्यकता नहीं होती है, जिसके परिणामस्वरूप कुल जीवन चक्र लागत कम होती है।
8। अपनी उच्च प्रारंभिक लागत के बावजूद टाइटेनियम फ्लैंग्स अभी भी किफायती क्यों हैं?
यद्यपि टाइटेनियम फ्लैंग्स की प्रारंभिक खरीद लागत अपेक्षाकृत अधिक है, लेकिन उनकी बहुत लंबी सेवा जीवन और बहुत कम रखरखाव की आवश्यकताएं दीर्घकालिक उपयोग लागत को काफी कम कर देती हैं, जिससे उनके समग्र आर्थिक प्रदर्शन को बेहतर बनाया जाता है।
9। क्या टाइटेनियम फ़्लैंग्स फार्मास्युटिकल और फूड इंडस्ट्रीज के लिए उपयुक्त हैं?
हाँ। टाइटेनियम में गैर-विषैले और हानिरहित जैव-रासायनिकता है, और इसकी सामग्री शुद्धता अधिक है, पूरी तरह से फार्मास्यूटिकल्स और खाद्य प्रसंस्करण जैसे क्षेत्रों की सख्त स्वच्छता आवश्यकताओं को पूरा करती है।
10। टाइटेनियम के प्रसंस्करण और वेल्डिंग गुण कैसे हैं?
टाइटेनियम फ्लैंग्स विभिन्न वेल्डिंग विधियों जैसे कि टीआईजी वेल्डिंग और प्लाज्मा वेल्डिंग का समर्थन करते हैं, उच्च वेल्ड ताकत के साथ। उन्हें विभिन्न पाइपलाइन सिस्टम की आवश्यकताओं को पूरा करने के लिए फ्लैट वेल्डिंग, बट वेल्डिंग और थ्रेडेड वेल्डिंग जैसे इंटरफ़ेस रूपों में भी डिज़ाइन किया जा सकता है।
हमारे फायदे
- सख्त गुणवत्ता:हमारे पास ASME, JIS, DIN, GB, GOST के साथ कठोर गुणवत्ता नियंत्रण उपाय हैं, यह सुनिश्चित करते हुए कि हमारे द्वारा उत्पादित प्रत्येक टाइटेनियम उत्पाद उद्योग और ग्राहकों की आवश्यकताओं को पूरा करता है।
- आधुनिक उत्पादन सुविधाएं:हमारे पास सबसे उन्नत कारखाना और कई टाइटेनियम धातु उत्पादन लाइनें हैं, जो हमें थोक आदेश और अनुकूलित परियोजनाओं को संभालने में सक्षम हैं।
- रसद और पैकेजिंग:प्रत्येक आदेश को लकड़ी के केबिन या ट्रे में सावधानीपूर्वक पैक किया जाता है ताकि पारगमन के दौरान क्षति को रोकने के लिए, अधिकतम सुरक्षा और सुरक्षा की पेशकश की जा सके।
- अनुभवी टीम:टाइटेनियम धातु निर्माण में पेशेवर ज्ञान के वर्षों के साथ, हम विभिन्न उद्योगों की जरूरतों को पूरा करने के लिए उच्च गुणवत्ता वाले उत्पादों के उत्पादन की बारीकियों को समझते हैं।
- व्यापक सेवा:हम खरीदने की प्रक्रिया में अनुकूलित समाधान, तेजी से लीड समय और समर्पित समर्थन प्रदान करते हैं।
- ग्राहक-केंद्रित सेवाएं:हम एफ की पेशकश करते हैंअपनी क्रय प्रक्रिया को सहज बनाने के लिए लेक्सिबल भुगतान विकल्प, व्यापक तकनीकी सहायता और समर्पित ग्राहक सेवा।
