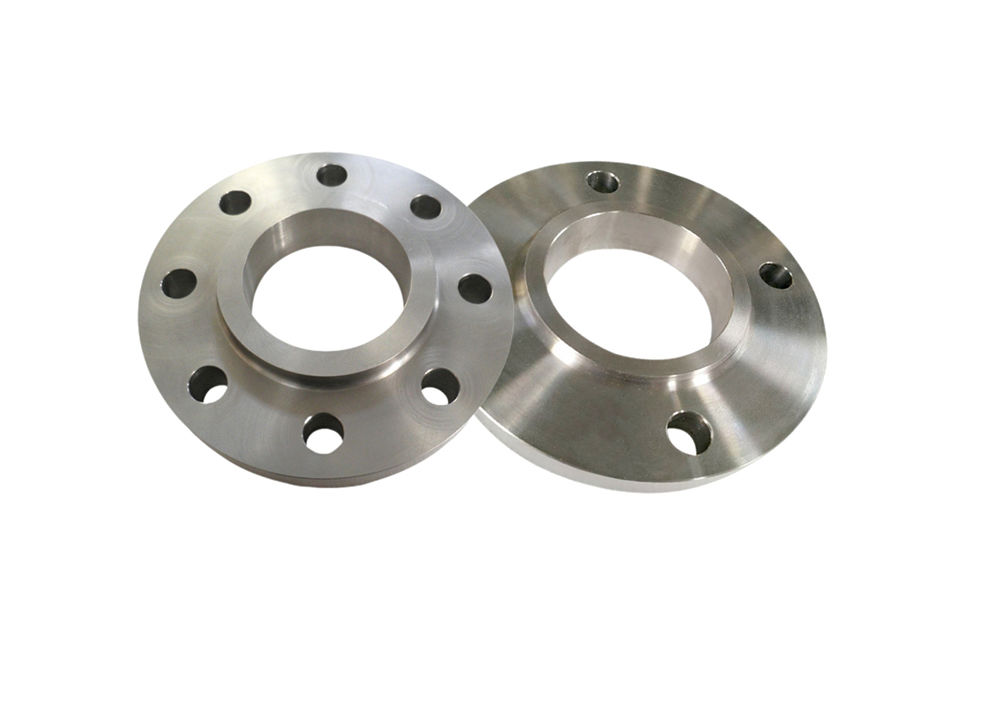

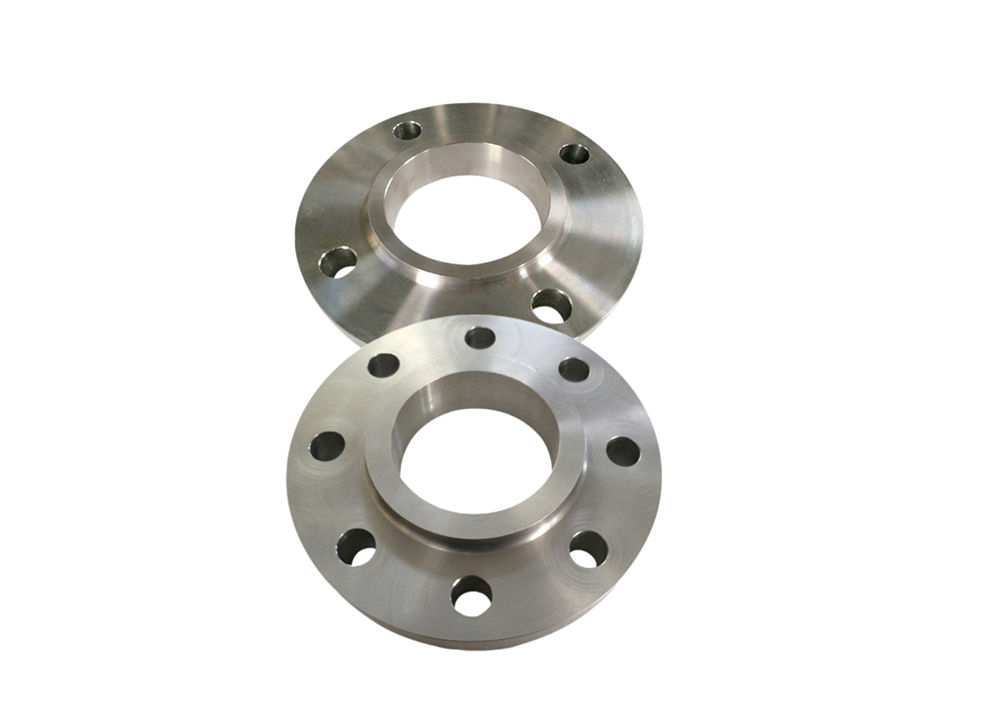

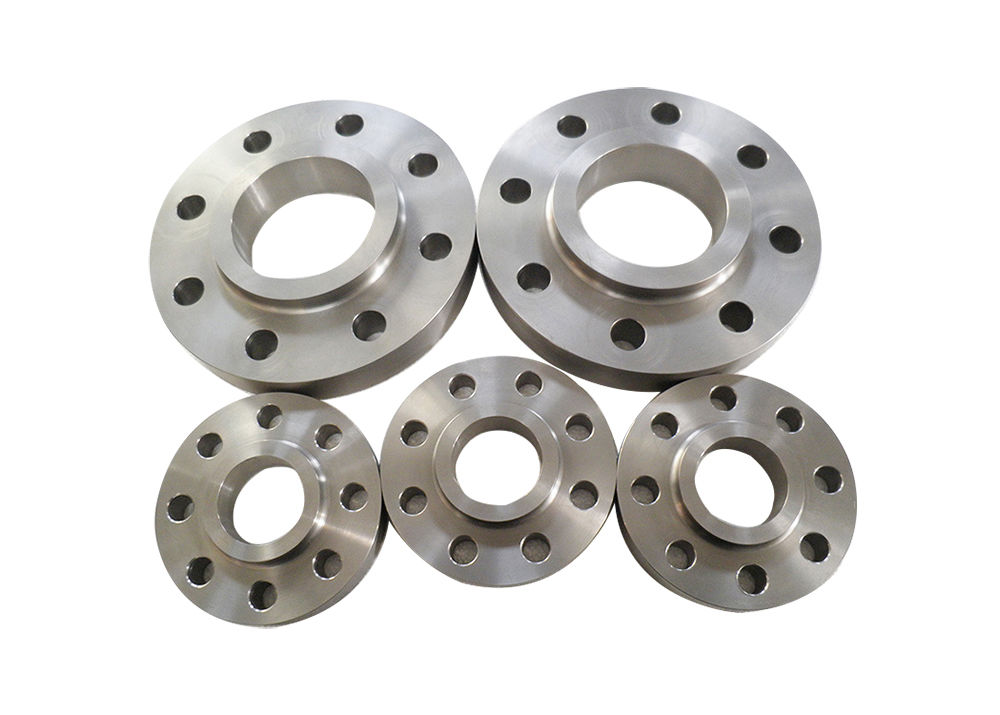

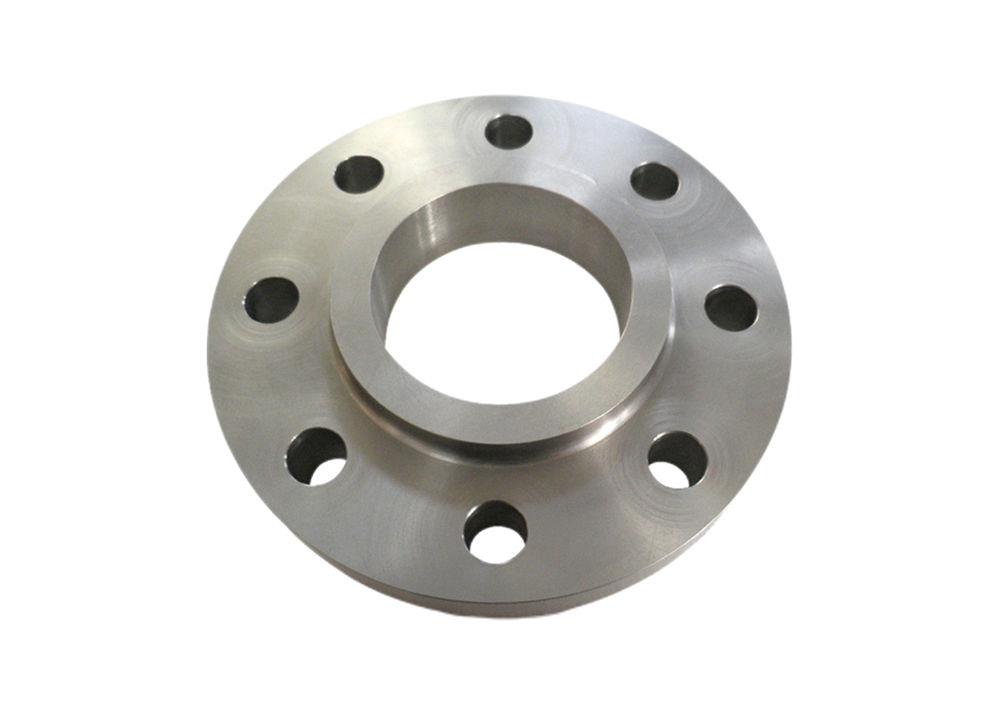

चीन फैक्टरी उच्च गुणवत्ता वाले फ्लैंज वेल्डिंग स्लिप-ऑन टाइटेनियम फ्लैंज
-
प्रमुखता देना
स्लिप-ऑन टाइटेनियम फ्लैंज वेल्डिंग
,टाइटेनियम स्लिप-ऑन फ्लैंज फैक्ट्री
,उच्च गुणवत्ता वाले टाइटेनियम वेल्डिंग फ्लैंज
-
सामग्री पदनामTA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 आदि
-
आकारएनपीएस 1/2-एनपीएस 24
-
OEM/ODMउपलब्ध
-
दबावकक्षा 150, कक्षा 300, कक्षा 600, कक्षा 900, कक्षा 1500
-
प्रौद्योगिकीजाली
-
सीलिंग सतहआरएफ, एमएफएम, टीजी, एफएफ
-
उत्पत्ति के प्लेसशानक्सी, चीन
-
ब्रांड नामVOTECH
-
प्रमाणनASME,ANSI
-
मॉडल संख्याclass150
-
पैकेजिंग विवरणनिर्यात मानक लकड़ी के मामले, या अनुकूलित किया जा सकता है
-
प्रसव के समय7-15 दिन
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
-
आपूर्ति की क्षमता100ton/महीना
चीन फैक्टरी उच्च गुणवत्ता वाले फ्लैंज वेल्डिंग स्लिप-ऑन टाइटेनियम फ्लैंज
स्लिप-ऑन टाइटेनियम फ्लैंज विनिर्देश NPS 1/2-NPS 24 को कवर करते हैं, और तदनुसार गैर-मानक अनुकूलन का भी समर्थन करते हैं
ग्राहक’की आवश्यकताओं या रेखाचित्रों के अनुसार। हमारे टाइटेनियम फ्लैंज को सटीक मानक के अनुसार महत्वपूर्ण रूप से निर्मित किया जाता है, जिसमें ASME शामिल हैं
दुनिया भर के ग्राहकों से विभिन्न आवश्यकताओं को पूरा करने के लिए अंतर्राष्ट्रीय मानक।
गर्दन के साथ फ्लैट वेल्डेड टाइटेनियम फ्लैंज पाइप, पाइप फिटिंग और
वाल्वों को जोड़ने के लिए एक महत्वपूर्ण कनेक्शन विधि है। यह व्यापक रूप से विभिन्न क्षेत्रों में लागू होता है जैसे रासायनिक इंजीनियरिंग, पेट्रोलियम, प्राकृतिक गैस, जहाज निर्माण और भोजन।
स्लिप-ऑन टाइटेनियम फ्लैंज विनिर्देश NPS 1/2-NPS 24 को कवर करते हैं, और तदनुसार गैर-मानक अनुकूलन का भी समर्थन करते हैं
ग्राहक’की आवश्यकताओं या रेखाचित्रों के अनुसार। हमारे टाइटेनियम फ्लैंज को सटीक मानक के अनुसार महत्वपूर्ण रूप से निर्मित किया जाता है, जिसमें ASME शामिल हैं
दुनिया भर के ग्राहकों से विभिन्न आवश्यकताओं को पूरा करने के लिए अंतर्राष्ट्रीय मानक।
|
मानक |
ASME,ANSI |
|
सामग्री पदनाम |
TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 आदि |
|
आकार |
NPS 1/2-NPS 24 |
|
OEM&ODM |
उपलब्ध |
|
दबाव |
कक्षा 150, कक्षा 300, कक्षा 600, कक्षा 900, कक्षा 1500 |
|
तकनीक |
जाली |
|
सीलिंग सतह |
RF,MFM,TG,FF |
|
प्रकार |
स्लिप-ऑन फ्लैंज |
|
पैकेजिंग |
निर्यात मानक लकड़ी का मामला, या अनुकूलित किया जा सकता है |
|
अनुप्रयोग |
पेट्रोलियम, रसायन, जहाज निर्माण, फार्मास्युटिकल, धातु विज्ञान, मशीनरी, स्टैम्पिंग एल्बो, खाद्य और अन्य |
कक्षा 150 (मिमी)
|
नाममात्र आयाम |
बाहरी व्यास |
कनेक्शन आकार |
फ्लैंज मोटाई |
फ्लैंज आंतरिक व्यास |
फ्लैंज गर्दन का बड़ा सिरा |
फ्लैंज ऊंचाई |
|||||
|
डीएन |
एनपीएस |
फ्लैंज व्यास |
बोल्ट छेद के केंद्र वृत्त का व्यास |
बोल्ट छेद व्यास |
बोल्ट |
बोल्ट छेदों की संख्या |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
22.5 |
30 |
14 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
27.5 |
38 |
14 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
34.5 |
49 |
16 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
43.5 |
59 |
19 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
49.5 |
65 |
21 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
61.5 |
78 |
24 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
77.6 |
90 |
27 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
90.5 |
108 |
29 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
116.0 |
135 |
32 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
22.3 |
143.5 |
164 |
35 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
170.5 |
192 |
38 |
|
200 |
8 |
219.1 |
345 |
298.5 |
22 |
M20 |
8 |
27.0 |
221.5 |
246 |
43 |
|
250 |
10 |
273 |
405 |
362.0 |
26 |
M24 |
12 |
28.6 |
276.5 |
305 |
48 |
|
300 |
12 |
323.9 |
485 |
431.8 |
26 |
M24 |
12 |
30.2 |
328.0 |
365 |
54 |
|
350 |
14 |
355.6 |
535 |
476.3 |
30 |
M27 |
12 |
33.4 |
360.0 |
400 |
56 |
|
400 |
16 |
406.4 |
595 |
539.8 |
30 |
M27 |
16 |
35.0 |
411.0 |
457 |
62 |
|
450 |
18 |
457 |
635 |
577.9 |
33 |
M30 |
16 |
38.1 |
462.0 |
505 |
67 |
|
500 |
20 |
508 |
700 |
635.0 |
33 |
M30 |
20 |
41.3 |
513.5 |
559 |
71 |
|
600 |
24 |
610 |
815 |
749.3 |
36 |
M33 |
20 |
46.1 |
616.5 |
663 |
81 |
1.संक्षारण प्रतिरोध के संदर्भ में टाइटेनियम स्लिप-ऑन पाइप फ्लैंज के उत्कृष्ट प्रदर्शन क्या हैं?
उत्पाद स्लिप-ऑन पाइप फ्लैंज में समुद्री जल और क्लोराइड आयनों जैसे संक्षारक माध्यमों के लिए अत्यधिक मजबूत प्रतिरोध होता है। उनका
संक्षारण प्रतिरोध स्टेनलेस स्टील और कार्बन स्टील से कहीं अधिक है, और वे विशेष रूप से उपयुक्त हैं कठोर वातावरण
जैसे समुद्री और रासायनिक उद्योग।
2:क्या टाइटेनियम वेल्डिंग स्लिप ऑन फ्लैंज को अतिरिक्त जंग-रोधी उपायों की आवश्यकता है?
ज़रूरत नहीं। टाइटेनियम वेल्डिंग स्लिप ऑन फ्लैंज कोटिंग या कैथोडिक सुरक्षा के बिना लंबे समय तक इस्तेमाल किया जा सकता है, जिससे
जंग और का जोखिम टलता हैमहत्वपूर्ण रूप से
रखरखाव आवश्यकताओं को कम करना।
3.टाइटेनियम फ्लैंज का हल्का लाभ कहाँ है?
टाइटेनियम में स्टील के करीब ताकत होती है, लेकिन इसका घनत्व स्टील का केवल 60% होता है, जो इसे उच्च भार-वहन क्षमता बनाए रखते हुए एयरोस्पेस और जहाज निर्माण जैसे क्षेत्रों में उपकरणों के वजन को काफी कम करने में सक्षम बनाता है।4.टाइटेनियम फ्लैंज कम तापमान वाले वातावरण में कैसे प्रदर्शन करते हैं?
टाइटेनियम फ्लैंज अभी भी अल्ट्रा-लो तापमान वाले वातावरण (जैसे तरल नाइट्रोजन और
तरल
ऑक्सीजन) में उत्कृष्ट क्रूरता बनाए रख सकते हैं, जो उन्हें क्रायोजेनिक इंजीनियरिंग के लिए एक आदर्श विकल्प बनाता है।5.टाइटेनियम फ्लैंज का उच्च तापमान प्रतिरोध कैसा है?
टाइटेनियम मिश्र धातु (जैसे TA2 और TA9) 300-500 के उच्च तापमान पर स्थिर यांत्रिक गुणों को बनाए रख सकते हैं
℃, और कुछ
सामग्री थोड़े समय के लिए और भी अधिक तापमान का सामना कर सकती हैं।6.टाइटेनियम फ्लैंज उच्च तापमान ऑक्सीकरण का प्रतिरोध कैसे करते हैं?
उच्च तापमान पर, टाइटेनियम की सतह पर एक सघन ऑक्साइड फिल्म बनती है, जो ऑक्सीजन को प्रभावी ढंग से अलग कर सकती है
और रोकने सामग्री का
आगे ऑक्सीकरण।
7.टाइटेनियम फ्लैंज का सेवा जीवन स्टेनलेस स्टील की तुलना में लंबा क्यों है?
संक्षारक वातावरण में, टाइटेनियम फ्लैंज का जीवनकाल स्टेनलेस स्टील से दस गुना से अधिक हो सकता है, और उन्हें
लगभग कोई रखरखाव की आवश्यकता नहीं होती है, जिसके परिणामस्वरूप कुल जीवन चक्र लागत कम होती है।
8.टाइटेनियम फ्लैंज अपनी उच्च प्रारंभिक लागत के बावजूद अभी भी किफायती क्यों हैं?
हालांकि टाइटेनियम फ्लैंज की प्रारंभिक खरीद लागत अपेक्षाकृत अधिक है, लेकिन उनका अत्यधिक लंबा सेवा जीवन और बहुत कम
रखरखाव आवश्यकताएं दीर्घकालिक उपयोग लागत को काफी कम करती हैं, जिससे उनका समग्र आर्थिक प्रदर्शन
बेहतर होता है।
9.क्या टाइटेनियम फ्लैंज दवा और खाद्य उद्योगों के लिए उपयुक्त हैं?
हाँ। टाइटेनियम में गैर-विषाक्त और हानिरहित जैव-अनुकूलता है, और इसकी सामग्री शुद्धता अधिक है, जो दवा और खाद्य प्रसंस्करण जैसे क्षेत्रों की सख्त स्वच्छता
आवश्यकताओं को पूरी तरह से पूरा करती है।
10.टाइटेनियम फ्लैंज के प्रसंस्करण और वेल्डिंग गुण कैसे हैं?
टाइटेनियम फ्लैंज विभिन्न वेल्डिंग विधियों जैसे TIG वेल्डिंग और प्लाज्मा वेल्डिंग का समर्थन करते हैं, जिसमें उच्च वेल्ड शक्ति होती है। टीवे
भी सकते हैं फ्लैट वेल्डिंग, बट वेल्डिंग और थ्रेडेड वेल्डिंग जैसे इंटरफ़ेस रूपों में डिज़ाइन किया गया है, विभिन्न पाइपलाइन
प्रणालियों की आवश्यकताओं को पूरा करने के लिए।1.बेहतर गुणवत्ता:
हम कठोर गुणवत्ता नियंत्रण उपायों को नियोजित करते हैं, जिसमें ASME,JIS,DIN,GB ,GOST, शामिल हैं, यह सुनिश्चित करना कि हर टाइटेनियम
उत्पाद जो हम बनाते हैं, वह उद्योग और ग्राहक की आवश्यकताओं को पूरा करता है।2.आधुनिक उत्पादन सुविधाएं:
हमारे पास सबसे उन्नत कारखाना और कई टाइटेनियम धातु उत्पादन लाइनें हैं, हमें सक्षम करना
थोक ऑर्डर और अनुकूलित परियोजनाओं को संभालना।3.रसद और पैकेजिंग: हर ऑर्डर को पारगमन के दौरान क्षति से बचाने के लिए लकड़ी के केबिन या ट्रे में सावधानीपूर्वक पैक किया जाता है,
प्रदान करना अधिकतम सुरक्षा
और सुरक्षा।4.अनुभवी टीम: टाइटेनियम धातु निर्माण में वर्षों के पेशेवर ज्ञान के साथ, हम विभिन्न उद्योगों की जरूरतों को पूरा करने के लिए उच्च गुणवत्ता वाले
उत्पादों के उत्पादन की बारीकियों को समझते हैं।5.व्यापक सेवा:
हम अनुकूलित समाधान, तेज़ लीड समय और खरीद के दौरान समर्पित सहायता प्रदान करते हैं प्रक्रिया।6.ग्राहक-केंद्रित सेवाएं:
हम लचीले भुगतान विकल्प, व्यापक तकनीकी सहायता, और समर्पित ग्राहक
सेवा
प्रदान करते हैं आपकी खरीद प्रक्रिया को निर्बाध बनाने के लिए।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
