समायोज्य पोजिशनिंग डिवाइस के लिए अंतर गियर सिद्धांत के साथ 0-25 मिमी माइक्रोमीटर सिर
-
प्रमुखता देना
25 मिमी माइक्रोमीटर सिर
,अंतर गियर माइक्रोमीटर सिर
,समायोज्य पोजिशनिंग माइक्रोमीटर हेड
-
वारंटीएक वर्ष
-
मापमीट्रिक
-
माप0-25 मिमी
-
स्नातक की पढ़ाई0.01 मिमी
-
सटीकता0.003 मिमी
-
मापने का मुखौटासपाट मापने वाला चेहरा
-
उत्पाद का नाममाइक्रोमीटर हेड
-
अनुकूलितस्वीकार्य
-
पैकेजएबीएस बॉक्स
-
उत्पत्ति के प्लेसशांक्सी, चीन
-
ब्रांड नामKM
-
प्रमाणनISO DIN GB RoHS
-
मॉडल संख्याकिमी-3909-10
-
पैकेजिंग विवरणएबीएस केस
-
प्रसव के समय15 दिनों के भीतर
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
-
आपूर्ति की क्षमता50000 टुकड़े / माह

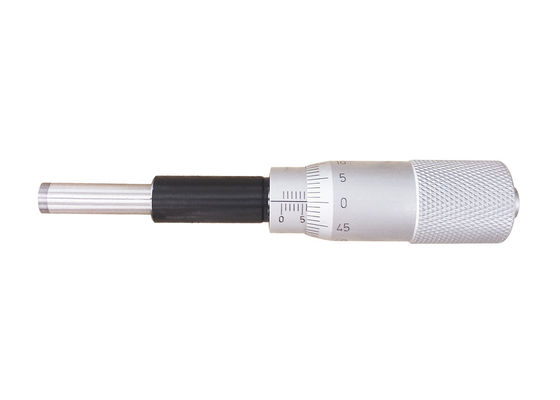

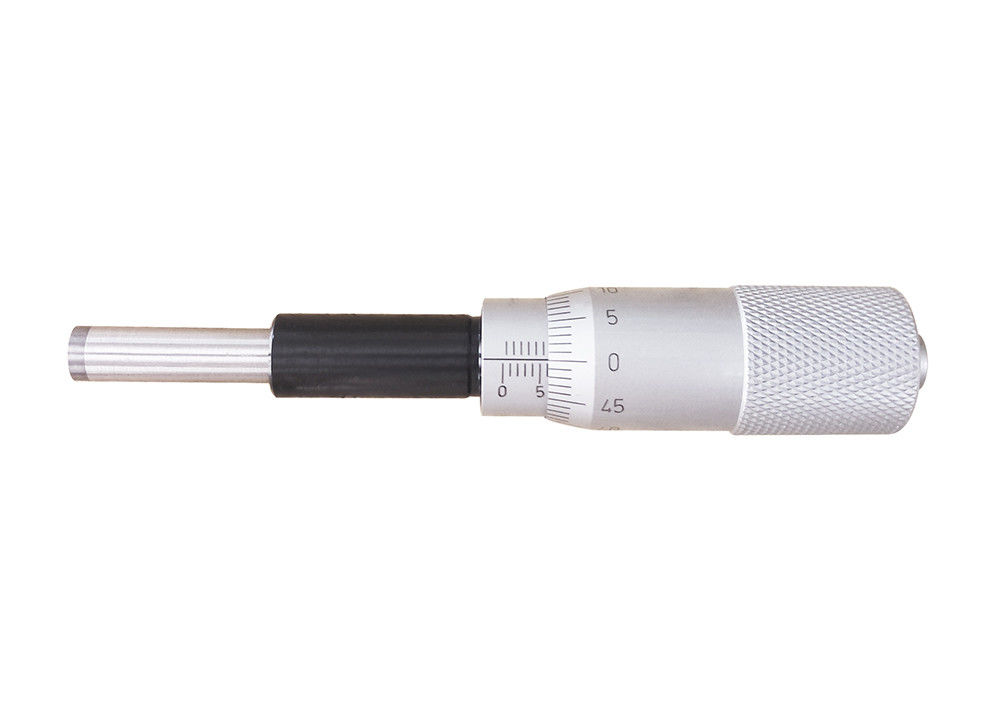

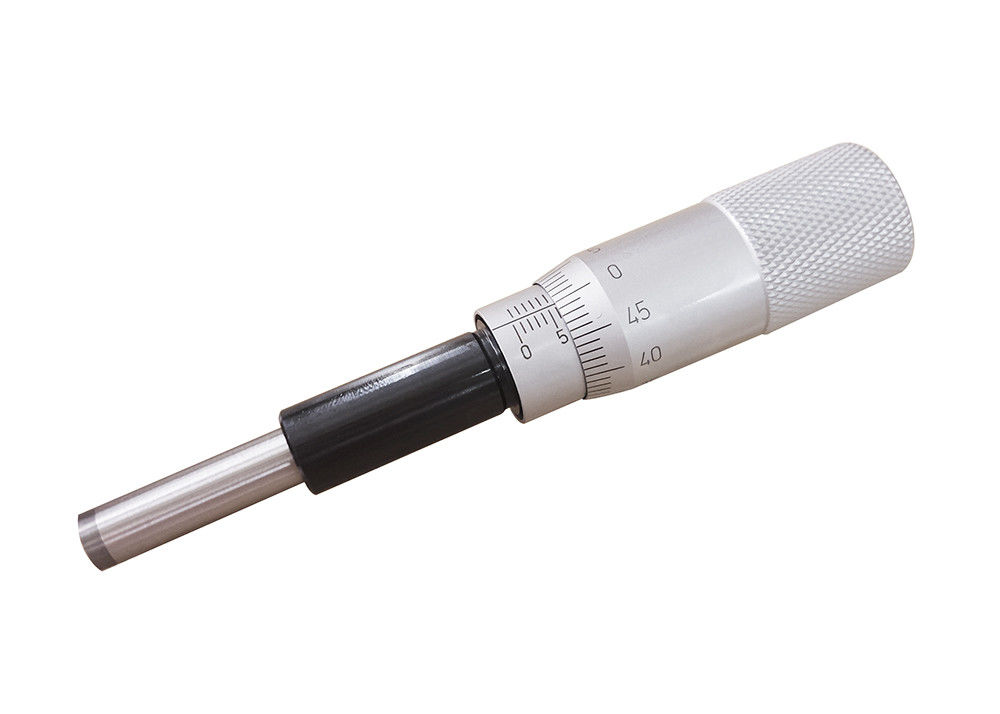

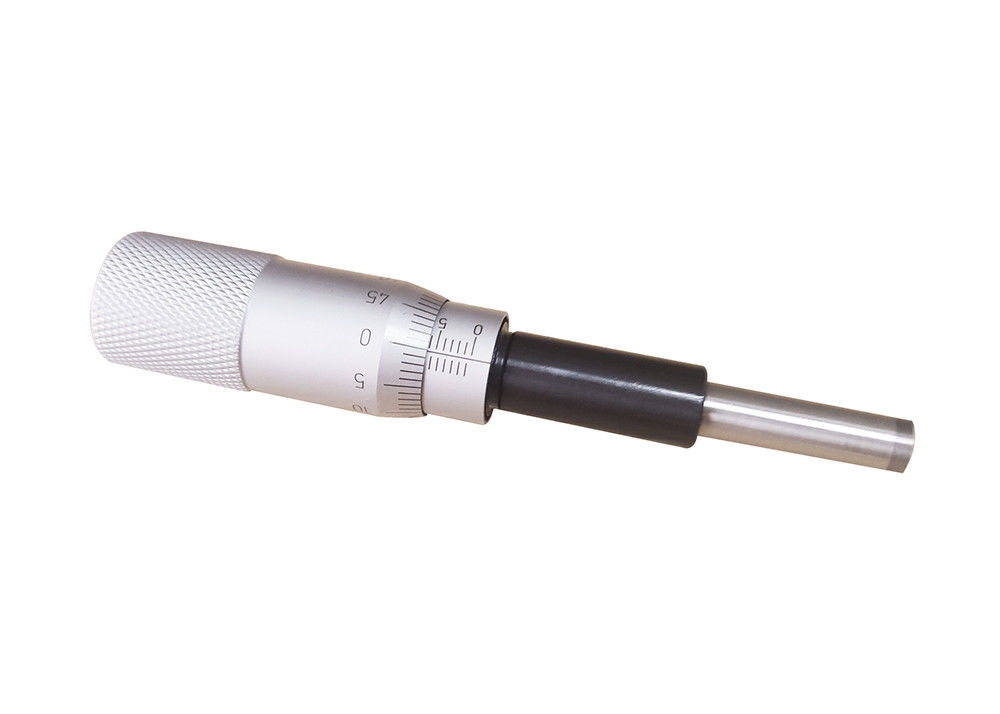

समायोज्य पोजिशनिंग डिवाइस के लिए अंतर गियर सिद्धांत के साथ 0-25 मिमी माइक्रोमीटर सिर
समायोज्य पोजिशनिंग डिवाइस के लिए अंतर गियर सिद्धांत के साथ 0-25 मिमी माइक्रोमीटर सिर
त्वरित विवरणः
1मीट्रिक और इंच मॉडल में उपलब्ध है।
2. 21 मिमी के अंगूठे के व्यास के साथ.
3. धुरी सीमा 25 मिमी है.
4. धुरी का व्यास 8 मिमी है.
5. माइक सिर की कुल लंबाई 133 मिमी है.
6स्पष्ट और आसानी से पढ़ने के लिए लेजर-एटेड स्केल।
7विकल्प के रूप में फ्लैट मापने का मुखौटा और गोलाकार मापने का मुखौटा।
8विकल्प के रूप में रचट स्टॉप के साथ और बल मापने के बिना।
9सटीक मापों और कम पहनने के लिए कार्बाइड मापने की सतह।

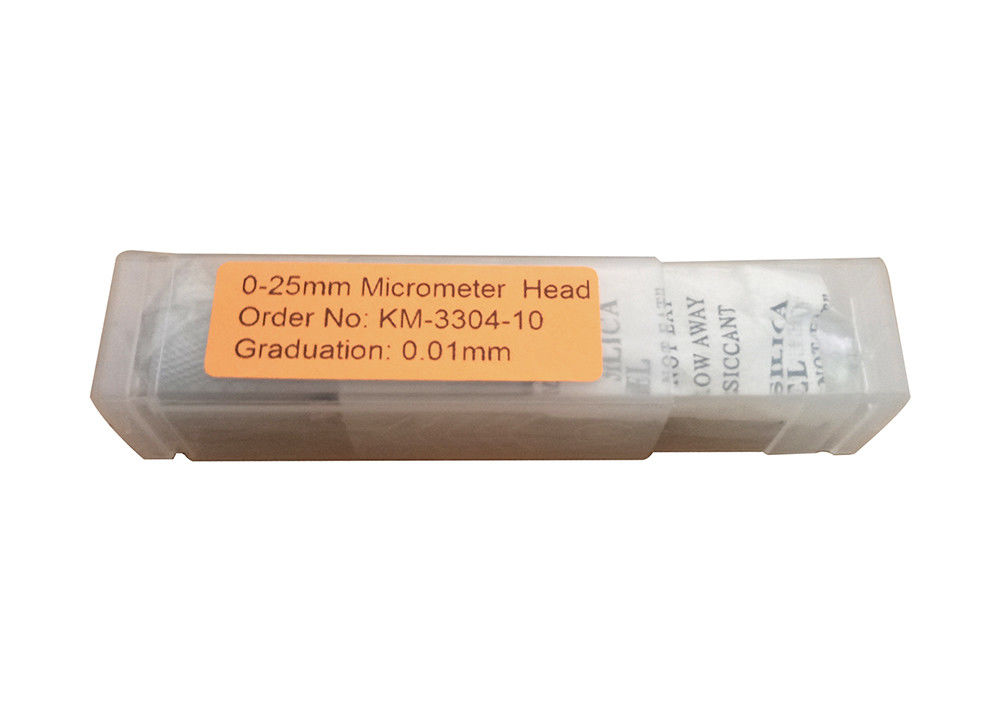

10. सुरक्षित मामले पैकेजिंग में आपूर्ति की.
विवरण:
इस माइक्रोमीटर सिर के साथ मापने के लिए 13 मिमी तक, कुल लंबाई 61 मिमी है। इसके कार्बाइड-टॉप धुरी असाधारण रूप से सपाट है,
सटीक, और टिकाऊ। रचट अंगूठे तंत्र एक समान, निरंतर बल प्रदान करता है।
एक समायोज्य पोजिशनिंग डिवाइस के रूप में, माइक्रोमीटर सिर को माइक्रोमीटर तक समायोजित किया जा सकता है।
घुमावदार गति के घूर्णन को रैखिक सम्मिलन और निकास गति में परिवर्तित करने के लिए गियर के सिद्धांत का उपयोग करना है।
यह एक तीसरे क्षण अंतर कार्रवाई के लिए विभिन्न व्यास के दो गियर का उपयोग करता है जो रैखिक में घूर्णन में सूक्ष्म परिवर्तन परिवर्तित करता है
सम्मिलन और निकास की गति, जो छोटी दूरी पर सटीक नियंत्रण की अनुमति देती है।
विनिर्देशः
मीट्रिकः
| आदेश नं. | माप सीमा | सटीकता | स्नातक | प्रकार | |
| KM-3909-10 | 0-25 मिमी | ±0.003 मिमी | 0.01 मिमी | फ्लैट कार्बाइड मापने की सतह | माप बल के बिना |
| KM-3909-20 | 0-25 मिमी | ±0.003 मिमी | 0.01 मिमी | गोलाकार कार्बाइड मापने की सतह | |
| KM-3909-30 | 0-25 मिमी | ±0.003 मिमी | 0.01 मिमी | फ्लैट कार्बाइड मापने की सतह | रचट रोक |
| KM-3909-40 | 0-25 मिमी | ±0.003 मिमी | 0.01 मिमी | गोलाकार कार्बाइड मापने की सतह | |
| KM-3909-50 | 0-25 मिमी | ±0.003 मिमी | 0.001 मिमी | फ्लैट कार्बाइड मापने की सतह | माप बल के बिना |
| KM-3909-60 | 0-25 मिमी | ±0.003 मिमी | 0.001 मिमी | गोलाकार कार्बाइड मापने की सतह | |
| KM-3909-70 | 0-25 मिमी | ±0.003 मिमी | 0.001 मिमी | फ्लैट कार्बाइड मापने की सतह | रचट रोक |
| KM-3909-80 | 0-25 मिमी | ±0.003 मिमी | 0.001 मिमी | गोलाकार कार्बाइड मापने की सतह | |
इंचः
| आदेश नं. | माप सीमा | सटीकता | स्नातक | प्रकार | |
| KM-3909-11 | 0-1′′ | ±0.00012′′ | 0.001′′ | फ्लैट कार्बाइड मापने की सतह | माप बल के बिना |
| KM-3909-21 | 0-1′′ | ±0.00012′′ | 0.001′′ | गोलाकार कार्बाइड मापने की सतह | |
| KM-3909-31 | 0-1′′ | ±0.00012′′ | 0.001′′ | फ्लैट कार्बाइड मापने की सतह | रचट रोक |
| KM-3909-41 | 0-1′′ | ±0.00012′′ | 0.001′′ | गोलाकार कार्बाइड मापने की सतह | |
| KM-3909-51 | 0-1′′ | ±0.00012′′ | 0.0001′′ | फ्लैट कार्बाइड मापने की सतह | माप बल के बिना |
| KM-3909-61 | 0-1′′ | ±0.00012′′ | 0.0001′′ | गोलाकार कार्बाइड मापने की सतह | |
| KM-3909-71 | 0-1′′ | ±0.00012′′ | 0.0001′′ | फ्लैट कार्बाइड मापने की सतह | रचट रोक |
| KM-3909-81 | 0-1′′ | ±0.00012′′ | 0.0001′′ | गोलाकार कार्बाइड मापने की सतह | |
सावधानियांः
1अंतर सिर का सटीक अंशांकन: अंतर सिर का अंशांकन उपयोग से पहले किया जाना चाहिए।
एक साधारण डायल गेज की सीमा के बारे में 1/10 का उपयोग कर, पढ़ने की प्रक्रिया के दौरान अंतर सिर घुमाओ देखने के लिए
यदि रीडिंग दोहराई जा सकती है, तो माइक्रोमीटर सिर ठीक से काम कर रहा है; यदि नहीं, तो सटीक कैलिब्रेशन की आवश्यकता है।
2. उपयुक्त माप सीमा निर्धारित करेंः माप से पहले, आपको उपयुक्त माप सीमा चुननी चाहिए,
आमतौर पर 0-5 मिमी, 0-6.5 मिमी, 0-13 मिमी, 0-15 मिमी, 0-25 मिमी या 0-50 मिमी, आदि सही सीमा का चयन सटीकता में सुधार करने में मदद कर सकता है
और तुम्हारे नापों की सटीकता।
3सही माप प्रक्रियाः
माइक्रोमोशन सिर को मापने वाली वस्तु के लंबवत रखने का प्रयास करें।
वस्तु को छूने के बाद, असमान बल से बचने के लिए सूक्ष्म चलती सिर और मापी जाने वाली वस्तु के बीच संपर्क को ध्यान से महसूस करें।
एक बार यह पुष्टि हो जाने के बाद कि मापी जाने वाली वस्तु के साथ संपर्क वास्तव में स्थिर है, पाठक को ऊर्ध्वाधर दिशा में पढ़ना चाहिए
रीडर के गलत कोणों के कारण विचलन से बचने के लिए।
अनुप्रयोग:
1ऑप्टिक्सः माइक्रोमीटर हेड का प्रयोग डिस्क रीडिंग लेंस जैसे डीवीडी, एमडी,
विशेष रूप से घुमावदार पोजिशनिंग प्लेटफार्मों पर महत्वपूर्ण परिशुद्धता नियंत्रण प्रदान करने के लिए।
2तरल क्रिस्टल प्रक्षेपण प्रौद्योगिकीः माइक्रोमीटर सिर प्रिज्माटिक पोजिशनिंग और फिल्म लोडिंग प्रक्रिया में एक महत्वपूर्ण भूमिका निभाता है,
छवि की स्पष्टता और सटीक फोकस सुनिश्चित करना।
3फाइबर ऑप्टिक प्रौद्योगिकी और ऑप्टिकल संचारः माइक्रोमीटर सिर विनिर्माण में संकेत संचरण की सटीकता सुनिश्चित करता है
और फाइबर ऑप्टिक पोजिशनिंग और ऑप्टिकल संचार प्रणाली उत्पादों के परीक्षण उपकरण।
4तरल क्रिस्टल उत्पादन और निरीक्षणः तरल क्रिस्टल डिस्प्ले विनिर्माण प्रक्रिया में, माइक्रोमीटर सिर का उपयोग समायोजित करने के लिए किया जाता है
और उच्च परिशुद्धता के साथ उपकरण का परीक्षण करें।
5अर्धचालक उद्योगः अर्धचालक उत्पादन उपकरण और निरीक्षण में माइक्रोमीटर सिर का व्यापक रूप से उपयोग किया जाता है।
और प्रक्रिया की सटीकता सुनिश्चित करने के लिए मूल्यांकन उपकरण।
6मैकेनिकल इंजीनियरिंग और औद्योगिक अनुप्रयोगः माइक्रोमीटर सिर का उपयोग अक्सर मशीन टूल्स के समायोजन के लिए किया जाता है,
परिशुद्धता उपकरण और विशेष गेज, विशेष रूप से जहां एक मिलीमीटर के एक हजारवें की सटीकता की आवश्यकता होती है, उदाहरण के लिए कार्बाइड जांच के साथ,
जो सीधी या घूर्णी हो सकती है, विकल्प फ्लैट या गोलाकार के साथ, एक स्थिर माप बल बनाए रखने के लिए लॉक फ़ंक्शन के साथ या बिना।
अक्सर पूछे जाने वाले प्रश्न:
1) हम कौन हैं?
डेको कॉरपोरेशन मुख्य रूप से केएम ब्रांड के सटीक माप उपकरण के विकास, निर्माण और विपणन के लिए समर्पित है
मुख्य भूमि चीन में।
2) हमारे पास कौन से उत्पाद हैं?
डायल इंडिकेटर, माइक्रोमीटर, कैलिपर, बोर गेज, हाइट गेज, डायल मोटाई गेज, गहराई गेज, कंक्रीट प्रोटेक्टर,
गेज, ब्लॉक, स्तर आदि।
3) व्यापार की शर्तें क्या हैं?
हम एफओबी, सीएफआर, सीआईएफ, एक्सडब्ल्यू का समर्थन करते हैं।
4) भुगतान के क्या तरीके हैं?
हम टी/टी, एल/सी, डी/ए, डी/पी, पेपैल, वेस्टर्न यूनियन स्वीकार करते हैं।
5) क्या हम अनुकूलन स्वीकार करते हैं?
हाँ, OEM उपलब्ध है।
6) बिक्री के बाद सेवा के बारे में क्या?
सभी प्रकार के उत्पादों के लिए एक वर्ष की वारंटी।
यदि आप माल प्राप्त करते समय कोई दोषपूर्ण सामान पाते हैं, तो हम आपके नए भागों या नए उत्पाद को बदलने के लिए भेज देंगे।
एक अनुभवी निर्माता के रूप में, हमारे पास बहुत सख्त कैलिब्रेशन और निरीक्षण टीम है, आप हमारे उत्पाद की गुणवत्ता के बारे में आश्वस्त हो सकते हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
